Номер 4, страница 216 - гдз по физике 8 класс учебник Пурышева, Важеевская

Глава 7. Электрический ток. Параграф 53. Электрическое напряжение. Вольтметр. Задание 49 - номер 4, страница 216.

Условие.

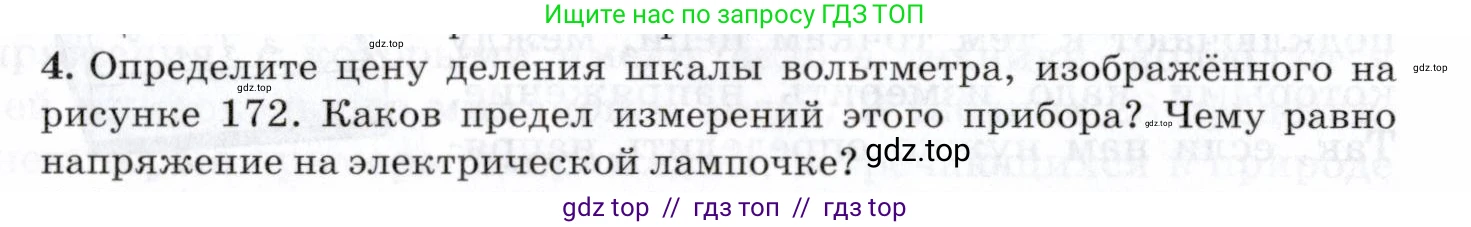

4. Определите цену деления шкалы вольтметра, изображённого на рисунке 172. Каков предел измерений этого прибора? Чему равно напряжение на электрической лампочке?

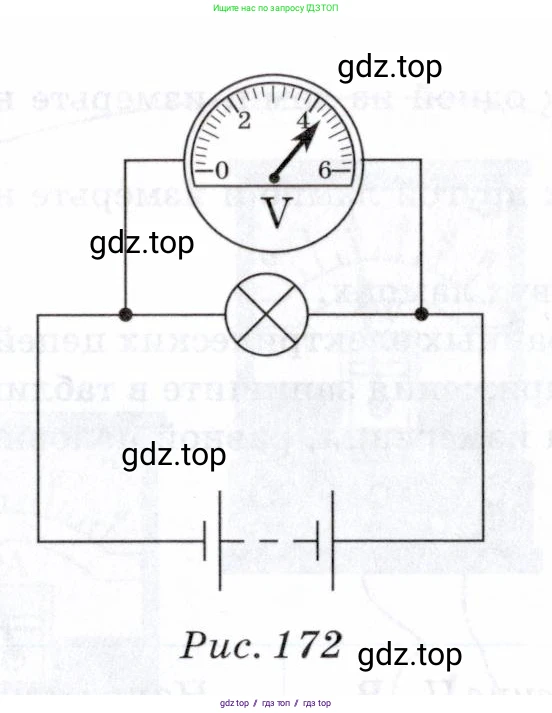

Рис. 172

Решение.

Цена деления шкалы вольтметра

Решение:

Для определения цены деления шкалы измерительного прибора необходимо найти разность значений двух соседних оцифрованных штрихов и разделить её на количество делений между ними. Возьмем штрихи со значениями 0 В и 2 В. Разность между ними составляет $2 \text{ В} - 0 \text{ В} = 2 \text{ В}$. Между этими штрихами находится 10 малых делений. Таким образом, цена одного деления (ЦД) равна:
$ЦД = \frac{2 \text{ В}}{10} = 0,2 \text{ В}$
Ответ: Цена деления шкалы вольтметра составляет 0,2 В.

Предел измерений этого прибора

Решение:

Предел измерений — это максимальное значение физической величины, которое может измерить данный прибор. На шкале вольтметра, изображенного на рисунке, максимальное значение составляет 6 В.
Ответ: Предел измерений прибора равен 6 В.

Напряжение на электрической лампочке

Решение:

Вольтметр в электрической схеме подключен параллельно лампочке, а значит, он измеряет напряжение на ней. Стрелка прибора указывает на 4-е деление после оцифрованного штриха "4". Зная, что цена одного деления составляет 0,2 В, можно рассчитать показания вольтметра (U):
$U = 4 \text{ В} + 4 \cdot 0,2 \text{ В} = 4 \text{ В} + 0,8 \text{ В} = 4,8 \text{ В}$
Ответ: Напряжение на электрической лампочке равно 4,8 В.
