Номер 5, страница 216 - гдз по физике 8 класс учебник Пурышева, Важеевская

Глава 7. Электрический ток. Параграф 53. Электрическое напряжение. Вольтметр. Задание 49 - номер 5, страница 216.

Условие.

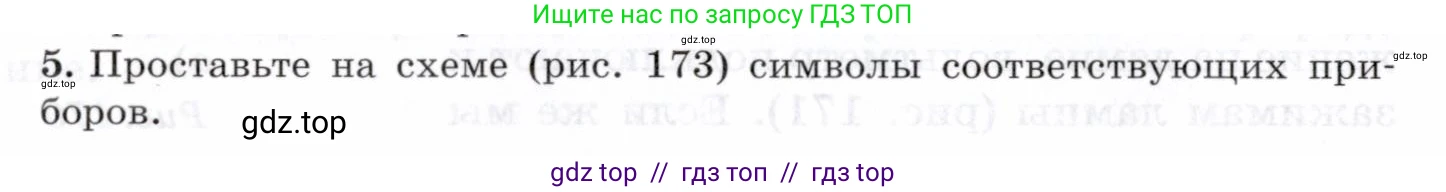

5. Проставьте на схеме (рис. 173) символы соответствующих приборов.

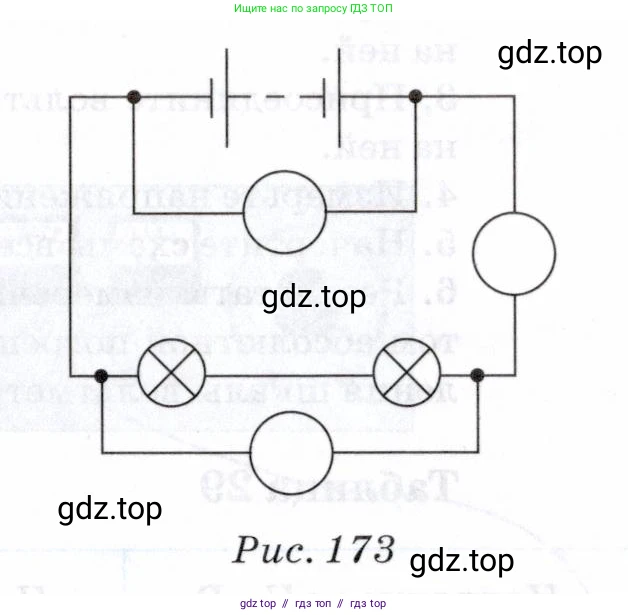

Рис. 173

Решение.

Решение:

Для правильной расстановки символов измерительных приборов в электрической цепи необходимо знать правила их подключения. Амперметр, который измеряет силу тока, включается в разрыв цепи, то есть последовательно с элементом, ток через который измеряется. Условное обозначение амперметра — это окружность с буквой «А» внутри. Вольтметр, измеряющий напряжение, подключается параллельно элементу, на котором измеряется напряжение. Его условное обозначение — окружность с буквой «V» внутри.

Применим эти правила к схеме, изображенной на рисунке 173:

1. Прибор в верхней части схемы подключен параллельно источнику тока (батарее). Такое подключение используется для измерения напряжения на полюсах источника. Следовательно, этот прибор является вольтметром, и в его обозначение (кружок) следует вписать букву V.

2. Два других прибора (расположенный справа и расположенный внизу) включены в общую (неразветвленную) часть цепи последовательно с нагрузкой в виде двух параллельно соединенных ламп. Последовательное включение характерно для измерения силы тока. Следовательно, оба этих прибора являются амперметрами, и в их кружки следует вписать букву А. Оба амперметра измеряют общую силу тока в цепи, поэтому их показания будут одинаковы.

Ответ: В верхний кружок, подключенный параллельно источнику тока, следует вписать символ вольтметра (V). В правый и нижний кружки, подключенные последовательно в цепь, следует вписать символы амперметра (A).
