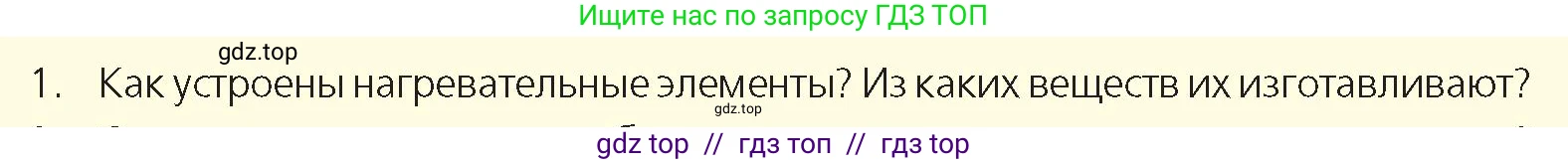

1. Как устроены нагревательные элементы? Из каких веществ их изготавливают?

1. Как устроены нагревательные элементы?

В основе работы любого нагревательного элемента лежит закон Джоуля-Ленца, согласно которому при прохождении электрического тока через проводник выделяется количество теплоты, пропорциональное квадрату силы тока, сопротивлению проводника и времени прохождения тока: $Q = I^2 \cdot R \cdot t$. Нагревательный элемент — это, по сути, резистор, специально сконструированный для эффективного преобразования электрической энергии в тепловую.

Типичный нагревательный элемент имеет следующую конструкцию:

1. Нагревательная жила (спираль): Это основной компонент, представляющий собой проволоку или ленту из материала с высоким удельным сопротивлением. Для компактности и увеличения общего сопротивления при небольших габаритах проволоку часто сворачивают в спираль. Именно эта часть элемента раскаляется при прохождении тока.

2. Изолятор: Нагревательная спираль должна быть электрически изолирована от корпуса прибора и окружающей среды. Для этого используется слой диэлектрического материала, который должен обладать не только высокими изоляционными свойствами, но и хорошей теплопроводностью, чтобы эффективно передавать тепло от спирали наружу, а также высокой термостойкостью.

3. Защитная оболочка (корпус): Это внешний слой, который защищает внутренние компоненты от механических повреждений и воздействия окружающей среды. Оболочка изготавливается из теплопроводного и коррозионностойкого материала (например, металла или керамики) и служит для передачи тепла нагреваемой среде (воздуху, воде и т.д.).

Классическим примером такой конструкции является трубчатый электронагреватель (ТЭН). Он состоит из металлической трубки (оболочка), внутри которой по центру расположена спираль из сплава с высоким сопротивлением (нагревательная жила). Пространство между спиралью и стенками трубки плотно заполнено спрессованным порошком изолятора (например, оксидом магния).

Ответ: Нагревательный элемент состоит из трех основных частей: нагревательной жилы (обычно в виде спирали) из материала с высоким сопротивлением, которая выделяет тепло; слоя жаростойкого электрического изолятора, который окружает жилу; и внешней защитной оболочки, которая передает тепло и защищает внутренние части.

Из каких веществ их изготавливают?

Выбор материалов для нагревательных элементов обусловлен их функциями и экстремальными условиями работы.

Материалы для нагревательной жилы:

Ключевые требования к материалу — высокое удельное электрическое сопротивление, высокая температура плавления и жаростойкость (устойчивость к окислению при высоких температурах).

• Нихром (сплав никеля и хрома): Самый распространенный материал. Обладает высоким сопротивлением и образует на поверхности защитную пленку оксида хрома, которая препятствует дальнейшему окислению при температурах до 1200 °C.

• Фехраль (сплав железа, хрома и алюминия): Более дешевая альтернатива нихрому со схожими характеристиками. Также образует защитную оксидную пленку, но является более хрупким.

• Вольфрам: Используется в очень высокотемпературных устройствах (например, в промышленных печах) благодаря своей исключительно высокой температуре плавления (около 3422 °C). Требует работы в вакууме или инертной среде для предотвращения окисления.

• Карбид кремния (SiC), дисилицид молибдена (MoSi₂): Это керамические материалы, используемые для нагревателей, работающих при очень высоких температурах (до 1600–1800 °C) в промышленных печах.

Материалы для изолятора:

Изолятор должен быть диэлектриком, выдерживать высокие температуры и хорошо проводить тепло.

• Оксид магния (MgO, периклаз): Наиболее часто используемый материал в виде порошка для заполнения ТЭНов. Обладает отличными диэлектрическими свойствами и хорошей теплопроводностью.

• Керамика (например, на основе оксида алюминия Al₂O₃): Используется в виде бусин или трубок для изоляции открытых спиралей.

Материалы для защитной оболочки:

Материал должен быть прочным, теплопроводным и устойчивым к коррозии в той среде, где он будет работать.

• Нержавеющая сталь: Для нагрева воды, масел и пищевых продуктов.

• Медь: Обладает высокой теплопроводностью, используется в бойлерах и водонагревателях.

• Кварцевое стекло: Применяется в инфракрасных обогревателях, так как оно прозрачно для ИК-излучения.

Ответ: Нагревательные жилы изготавливают в основном из сплавов с высоким сопротивлением, таких как нихром и фехраль. В качестве изолятора чаще всего используют оксид магния или керамику. Защитные оболочки делают из нержавеющей стали, меди или кварцевого стекла в зависимости от назначения элемента.
