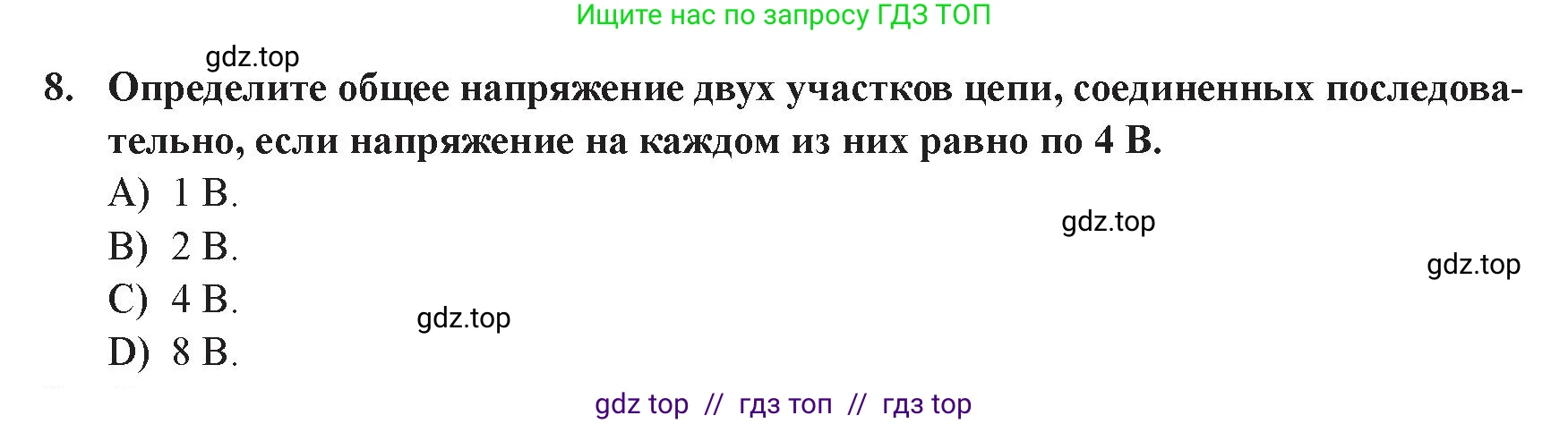

8. Определите общее напряжение двух участков цепи, соединенных последовательно, если напряжение на каждом из них равно по 4 В.

A) 1 В.

B) 2 В.

C) 4 В.

D) 8 В.

Дано:

Напряжение на первом участке цепи, $U_1 = 4$ В

Напряжение на втором участке цепи, $U_2 = 4$ В

Тип соединения участков: последовательное

Найти:

Общее напряжение цепи, $U_{общ}$

Решение:

При последовательном соединении элементов электрической цепи общее напряжение на всем участке равно сумме напряжений на каждом из его элементов. Это утверждение известно как второй закон Кирхгофа для напряжений.

Формула для расчета общего напряжения $U_{общ}$ для $n$ последовательно соединенных участков выглядит следующим образом:

$U_{общ} = U_1 + U_2 + ... + U_n$

Так как в условии задачи даны два участка, соединенных последовательно, формула для нахождения их общего напряжения будет:

$U_{общ} = U_1 + U_2$

Теперь подставим в формулу известные значения напряжений на каждом участке:

$U_{общ} = 4 \text{ В} + 4 \text{ В}$

$U_{общ} = 8 \text{ В}$

Таким образом, общее напряжение двух участков цепи составляет 8 В. Этот результат соответствует варианту D) в предложенных ответах.

Ответ: $8$ В.
