Номер 4, страница 197 - гдз по физике 8 класс учебник Закирова, Аширов

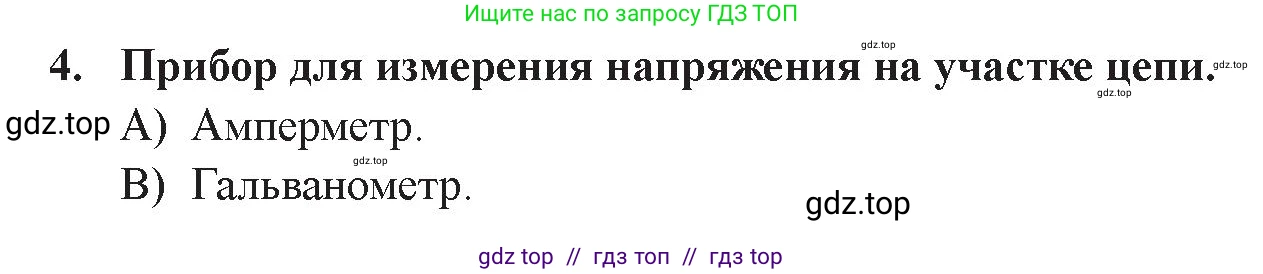

4. Прибор для измерения напряжения на участке цепи.

А) Амперметр.

В) Гальванометр.

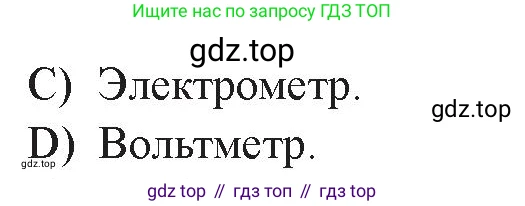

С) Электрометр.

D) Вольтметр.

Решение

Для того чтобы определить, какой прибор используется для измерения напряжения, необходимо рассмотреть назначение каждого из предложенных вариантов.

А) Амперметр.

Амперметр — это измерительный прибор, который используется для измерения силы электрического тока в цепи. Его название происходит от единицы измерения силы тока — Ампера. Для измерения тока амперметр включается в разрыв цепи, то есть последовательно с нагрузкой. Следовательно, он не предназначен для измерения напряжения.

В) Гальванометр.

Гальванометр — это очень чувствительный прибор, предназначенный для обнаружения и измерения малых электрических токов (порядка микроампер или наноампер). Он часто используется в качестве индикатора тока в мостовых схемах или как основа для конструирования амперметров и вольтметров, но сам по себе не является стандартным прибором для измерения напряжения в широком диапазоне.

С) Электрометр.

Электрометр — это специализированный вольтметр с чрезвычайно высоким внутренним сопротивлением. Он предназначен для измерения разности электрических потенциалов (напряжения) или электрического заряда, практически не потребляя ток от измеряемой цепи. Его используют в основном в научных исследованиях, например, в электростатике, для измерения слабых полей или потенциалов на объектах с малым зарядом. Хотя он измеряет напряжение, для общих целей в электротехнике и электронике используется другой прибор.

D) Вольтметр.

Вольтметр — это прибор, специально созданный для измерения напряжения (разности потенциалов) между двумя точками электрической цепи. Его название происходит от единицы измерения напряжения — Вольта. Вольтметр всегда подключается параллельно тому участку цепи, на котором необходимо измерить напряжение. Это основной и общепринятый прибор для данной цели.

Таким образом, прибором для измерения напряжения на участке цепи является вольтметр.

Ответ: D) Вольтметр.
