№1 (с. 68)
Условие. №1 (с. 68)

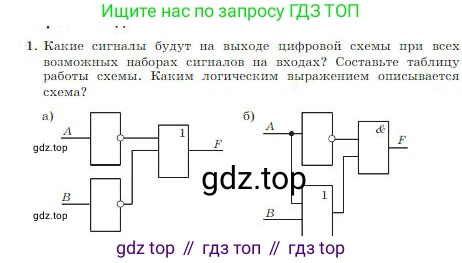

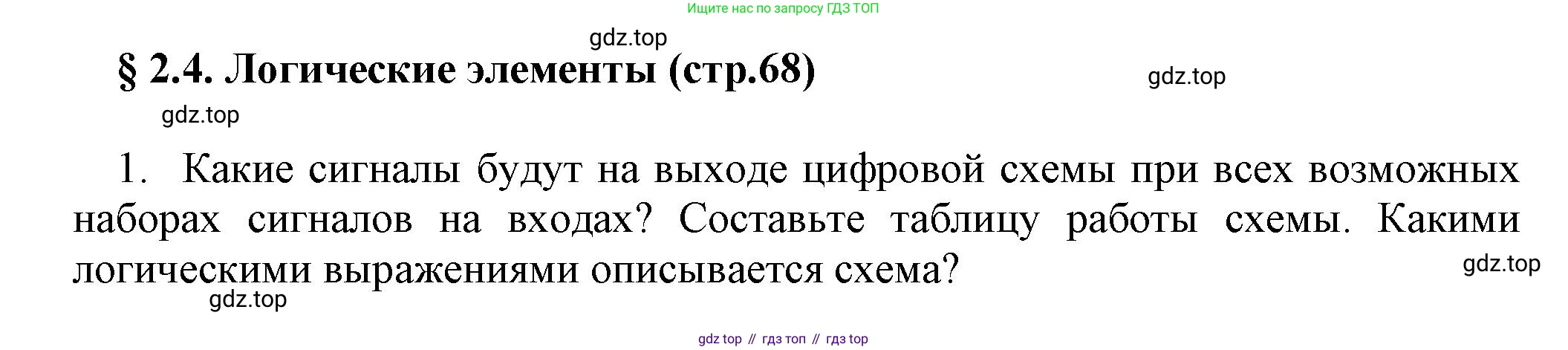

1. Какие сигналы будут на выходе цифровой схемы при всех возможных наборах сигналов на входах? Составьте таблицу работы схемы. Каким логическим выражением описывается схема?

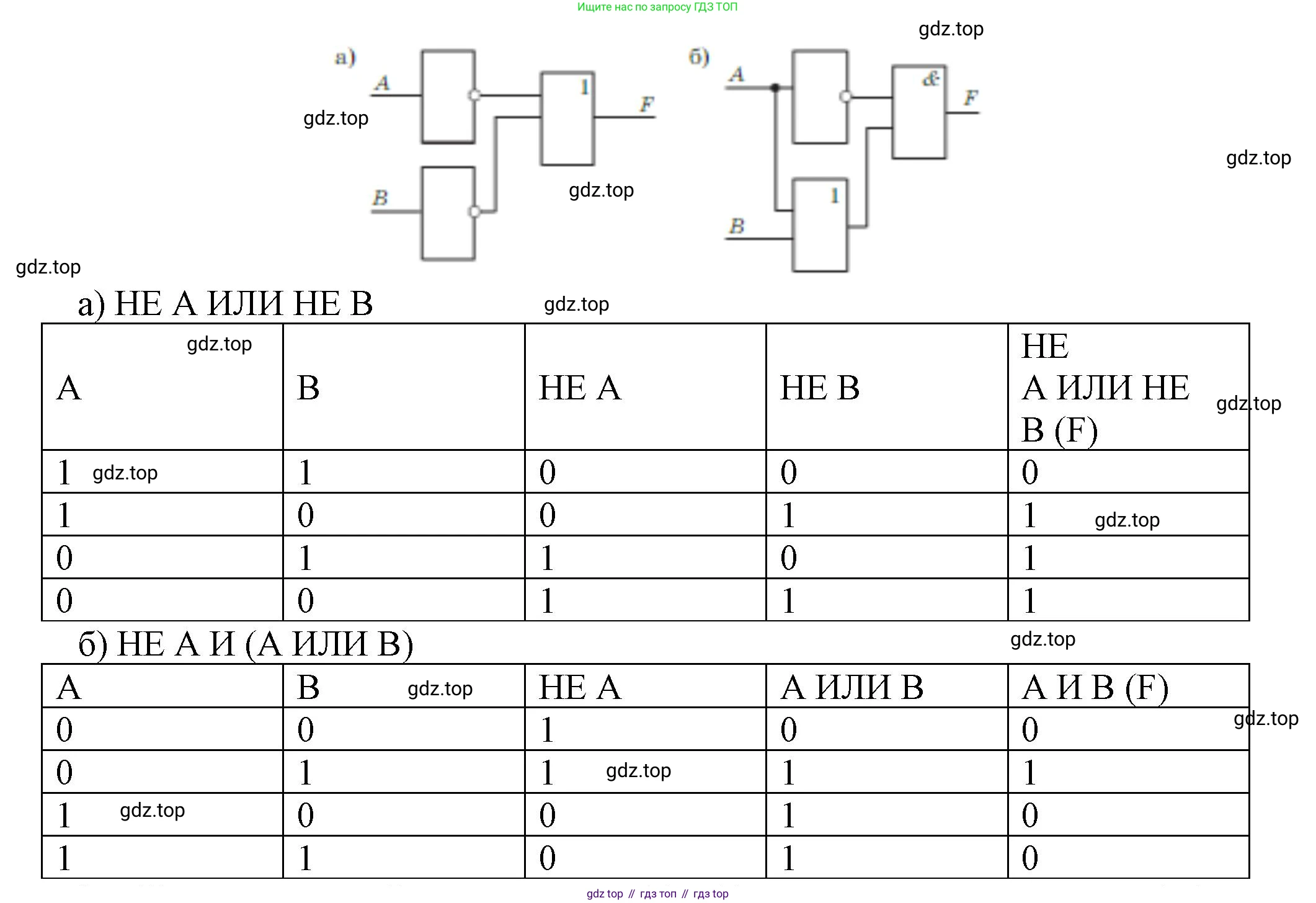

Решение. №1 (с. 68)
а) НЕ А ИЛИ НЕ B
| А | B | НЕ А | НЕ B | НЕ А ИЛИ НЕ B (F) |
| 1 | 1 | 0 | 0 | 0 |
| 1 | 0 | 0 | 1 | 1 |
| 0 | 1 | 1 | 0 | 1 |
| 0 | 0 | 1 | 1 | 1 |
б) НЕ А И (А ИЛИ B)
| А | B | НЕ А | А ИЛИ B | А И B (F) |
| 0 | 0 | 1 | 0 | 0 |
| 0 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 1 | 0 |
| 1 | 1 | 0 | 1 | 0 |
