Глава 2. Механические колебания и волны. Параграф 9. Механические волны. Вопросы - страница 64.

Условие.

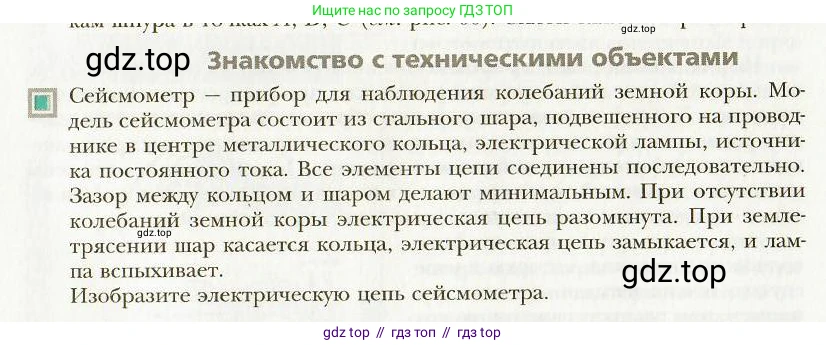

Знакомство с техническими объектами

Сейсмометр — прибор для наблюдения колебаний земной коры. Модель сейсмометра состоит из стального шара, подвешенного на проводнике в центре металлического кольца, электрической лампы, источника постоянного тока. Все элементы цепи соединены последовательно. Зазор между кольцом и шаром делают минимальным. При отсутствии колебаний земной коры электрическая цепь разомкнута. При землетрясении шар касается кольца, электрическая цепь замыкается, и лампа вспыхивает.

Изобразите электрическую цепь сейсмометра.

Решение.

Решение

Согласно описанию, электрическая цепь сейсмометра является последовательной. Она включает в себя три основных компонента:

1. Источник постоянного тока. Это элемент, который создаёт электрический ток в цепи (например, батарейка или аккумулятор).

2. Электрическая лампа. Она служит в качестве индикатора. Когда цепь замкнута и по ней течет ток, лампа загорается, сигнализируя о сейсмической активности.

3. Выключатель (ключ). Его функцию выполняет система, состоящая из металлического шара, подвешенного на проводнике, и металлического кольца. В обычном состоянии между шаром и кольцом есть зазор, поэтому цепь разомкнута (ключ выключен). Во время землетрясения шар раскачивается и соприкасается с кольцом, замыкая цепь (ключ включается).

Все перечисленные элементы соединены последовательно, то есть образуют один неразветвленный контур. Это означает, что ток от одного полюса источника проходит через лампу, затем через проводник с шаром, и в момент касания шара и кольца, проходит через кольцо и возвращается к другому полюсу источника.

Принципиальная электрическая схема данной цепи изображена ниже.

На схеме слева направо изображены: условное обозначение источника постоянного тока, затем условное обозначение электрической лампы (кружок с крестом внутри) и условное обозначение ключа. Ключ показан в разомкнутом положении, что соответствует состоянию покоя сейсмометра.

Ответ: Электрическая цепь сейсмометра состоит из последовательно соединенных источника постоянного тока, электрической лампы и выключателя, роль которого выполняет система "стальной шар на проводнике — металлическое кольцо". В состоянии покоя цепь разомкнута, при колебаниях шар касается кольца, цепь замыкается, и лампа загорается.
