Глава 5. Электромагнитные колебания и волны. Параграф 30. Гипотеза Максвелла. Электромагнитные волны. Вопросы - номер 6, страница 153.

Условие.

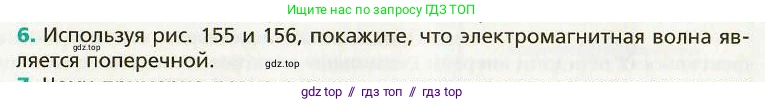

6. Используя рис. 155 и 156, покажите, что электромагнитная волна является поперечной.

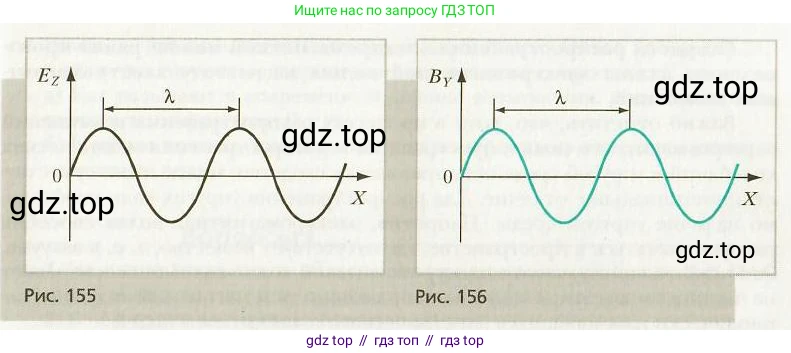

Рис. 155

Рис. 156

Решение.

Поперечной называется волна, в которой колебания величин, характеризующих волновой процесс, происходят в направлениях, перпендикулярных направлению распространения волны.

Из анализа рисунков 155 и 156 можно сделать следующие выводы:

1. Оба графика показывают зависимость компонент поля от координаты X. Это означает, что волна распространяется вдоль оси X.

2. На рисунке 155 изображён график компоненты $E_z$ вектора напряжённости электрического поля $\vec{E}$. Это означает, что вектор $\vec{E}$ колеблется вдоль оси Z. Ось Z перпендикулярна оси X, следовательно, колебания электрического поля перпендикулярны направлению распространения волны.

3. На рисунке 156 изображён график компоненты $B_y$ вектора индукции магнитного поля $\vec{B}$. Это означает, что вектор $\vec{B}$ колеблется вдоль оси Y. Ось Y также перпендикулярна оси X, следовательно, колебания магнитного поля также перпендикулярны направлению распространения волны.

Поскольку колебания векторов $\vec{E}$ и $\vec{B}$, описывающих электромагнитную волну, происходят в плоскости YZ, которая перпендикулярна направлению распространения волны (оси X), это доказывает, что электромагнитная волна является поперечной.

Ответ: Электромагнитная волна является поперечной, так как из рисунков следует, что векторы напряженности электрического поля $\vec{E}$ (колебания вдоль оси Z) и индукции магнитного поля $\vec{B}$ (колебания вдоль оси Y) перпендикулярны направлению распространения волны (вдоль оси X).
