Номер 8, страница 164 - гдз по физике 9 класс учебник Хижнякова, Синявина

Глава 5. Электромагнитные колебания и волны. Параграф 32. Принципы радиосвязи и телевидения. Вопросы - номер 8, страница 164.

Условие.

8. Используя рис. 166, расскажите, как осуществляется радиоприём.

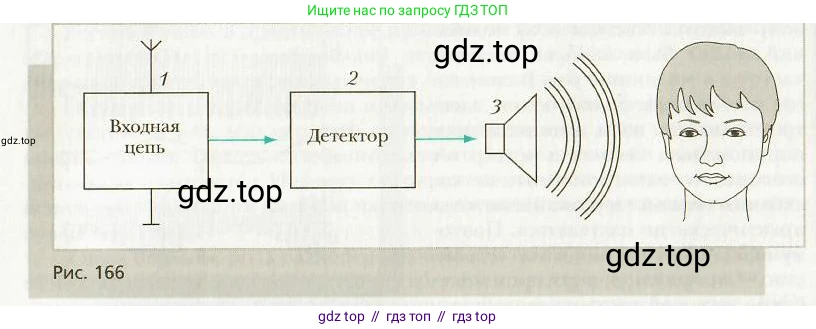

Рис. 166

Решение.

8. Используя рис. 166, расскажите, как осуществляется радиоприём.

Процесс радиоприёма, показанный на схеме, происходит в несколько последовательных этапов:
1. Электромагнитные волны от множества радиостанций, распространяющиеся в пространстве, достигают приёмной антенны. В антенне под действием этих волн возникают слабые переменные электрические токи разных частот.
2. Из всего спектра наведённых токов входная цепь (1), которая является колебательным контуром, выделяет сигнал только одной, нужной радиостанции. Это возможно благодаря явлению резонанса: изменяя параметры контура (обычно ёмкость конденсатора), его настраивают на частоту несущей волны $\text{f}$ нужной станции. В результате в контуре возникают сильные колебания именно этой частоты, а сигналы других станций ослабляются.
3. Выделенный высокочастотный модулированный сигнал поступает на детектор (2). Задача детектора — извлечь из высокочастотного сигнала низкочастотный (звуковой) сигнал, который несёт в себе полезную информацию (речь, музыку). Этот процесс называется детектированием или демодуляцией.
4. Низкочастотный электрический сигнал, полученный после детектора, подаётся на громкоговоритель (динамик) (3). Громкоговоритель преобразует электрические колебания в механические колебания своего диффузора. Эти колебания создают в окружающем воздухе звуковые волны, которые в точности воспроизводят звук, переданный радиостанцией.
5. Созданные звуковые волны распространяются в воздухе и воспринимаются ухом человека.

Ответ: Радиоприём осуществляется путём приёма электромагнитной волны антенной, выделения сигнала нужной частоты с помощью резонанса во входной цепи, извлечения из него низкочастотного звукового сигнала детектором и преобразования этого электрического сигнала в звук громкоговорителем.

9. В чём заключается процесс детектирования?

Детектирование (или демодуляция) — это процесс выделения низкочастотного информационного сигнала из принятого приёмником высокочастотного модулированного сигнала.
В случае простейшего приёмника с амплитудной модуляцией (АМ) процесс детектирования можно разделить на два этапа:
1. Выпрямление. Модулированный высокочастотный сигнал проходит через элемент с односторонней проводимостью (например, полупроводниковый диод). Диод пропускает ток только в одном направлении, отсекая отрицательные (или положительные) полуволны высокочастотных колебаний. В результате получается пульсирующий ток одного направления, огибающая которого повторяет форму исходного низкочастотного сигнала.
2. Фильтрация. Чтобы сгладить высокочастотные пульсации и выделить их огибающую, используется фильтр нижних частот. Чаще всего это конденсатор, подключённый параллельно нагрузке. Конденсатор заряжается во время пиков пульсаций и медленно разряжается в промежутках между ними, благодаря чему напряжение на нём практически повторяет форму низкочастотного сигнала, который и является искомой звуковой информацией.

Ответ: Процесс детектирования заключается в преобразовании модулированного высокочастотного сигнала в низкочастотный информационный сигнал. Обычно это достигается путём выпрямления высокочастотного сигнала и последующей фильтрации (сглаживания) для выделения его низкочастотной огибающей.
