Глава 5. Электромагнитные колебания и волны. Параграф 32. Принципы радиосвязи и телевидения. Задания и упражнения - номер 2, страница 165.

Условие.

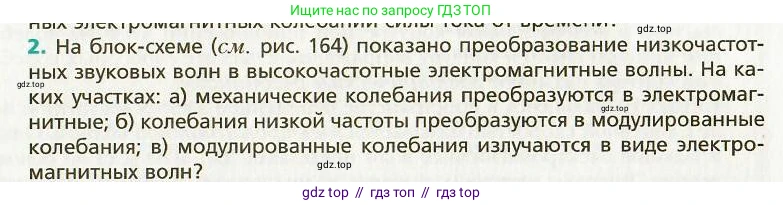

2. На блок-схеме (см. рис. 164) показано преобразование низкочастотных звуковых волн в высокочастотные электромагнитные волны. На каких участках:

а) механические колебания преобразуются в электромагнитные;

б) колебания низкой частоты преобразуются в модулированные колебания;

в) модулированные колебания излучаются в виде электромагнитных волн?

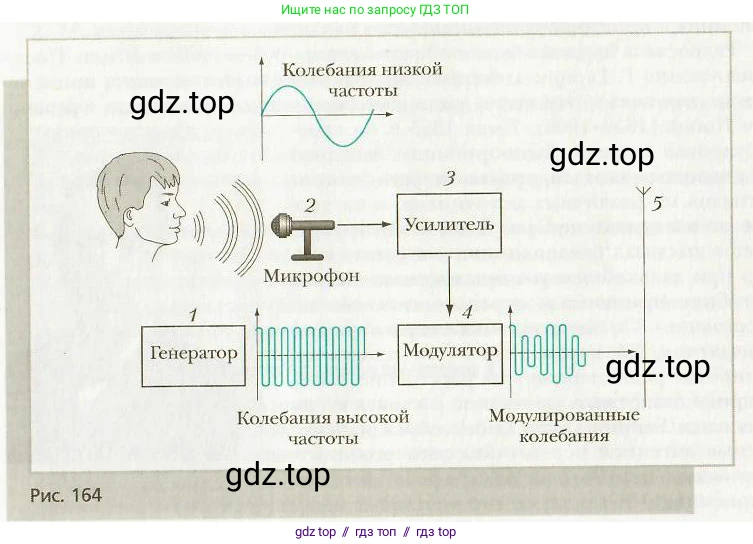

Рис. 164

Решение.

а) механические колебания преобразуются в электромагнитные;

Механические колебания, представляющие собой звуковые волны, улавливаются микрофоном (участок 2). В микрофоне происходит преобразование энергии механических колебаний мембраны под действием звука в энергию электрического тока той же частоты. Электрические колебания являются разновидностью электромагнитных колебаний. Таким образом, данное преобразование происходит в микрофоне.

Ответ: на участке 2.

б) колебания низкой частоты преобразуются в модулированные колебания;

Низкочастотные электрические колебания после усилителя (3) и высокочастотные колебания от генератора (1) поступают в модулятор (участок 4). В модуляторе происходит процесс модуляции — наложение низкочастотного (звукового) сигнала на высокочастотный (несущий). В результате параметры высокочастотного колебания (в данном случае — амплитуда) изменяются в соответствии с законом изменения низкочастотного сигнала. На выходе модулятора получаются модулированные колебания.

Ответ: на участке 4.

в) модулированные колебания излучаются в виде электромагнитных волн?

Модулированные электрические колебания высокой частоты из модулятора поступают в передающую антенну (участок 5). В антенне эти электрические колебания возбуждают в окружающем пространстве переменное электромагнитное поле, которое распространяется в виде электромагнитных волн. Таким образом, излучение происходит в антенне.

Ответ: на участке 5.
