Глава 5. Электромагнитные колебания и волны. Параграф 32. Принципы радиосвязи и телевидения. Задания и упражнения - номер 1, страница 165.

Условие.

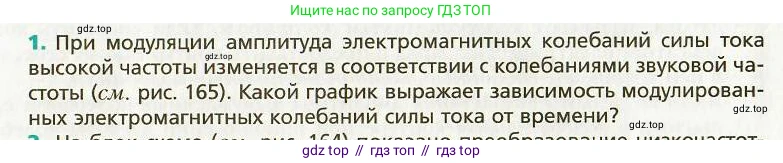

1. При модуляции амплитуда электромагнитных колебаний силы тока высокой частоты изменяется в соответствии с колебаниями звуковой частоты (см. рис. 165). Какой график выражает зависимость модулированных электромагнитных колебаний силы тока от времени?

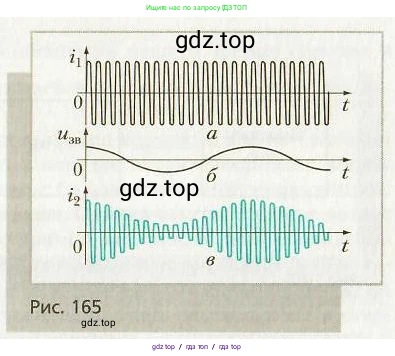

Рис. 165

Решение.

Решение

В задаче описан процесс амплитудной модуляции. Это процесс изменения одного из параметров высокочастотного несущего колебания (в данном случае — амплитуды) по закону низкочастотного информационного сигнала (в данном случае — сигнала звуковой частоты).

Проанализируем каждый из представленных графиков:

а) На этом графике изображены высокочастотные электромагнитные колебания силы тока ($i_1$) с постоянной амплитудой. Это несущий сигнал. Он используется для переноса информации на большие расстояния, но сам по себе информации не содержит.

б) На этом графике изображены низкочастотные колебания напряжения звуковой частоты ($u_{зв}$). Это модулирующий, или информационный сигнал. Именно его форма должна быть "вложена" в несущий сигнал.

в) На этом графике изображены высокочастотные колебания силы тока ($i_2$), амплитуда которых изменяется во времени. Если мы посмотрим на огибающую этих колебаний (воображаемую линию, соединяющую их пики), то увидим, что ее форма в точности повторяет форму низкочастотного сигнала с графика б. Таким образом, этот график представляет собой результат амплитудной модуляции — модулированный сигнал, в котором амплитуда несущего сигнала (график а) изменяется в соответствии с информационным сигналом (график б).

Следовательно, график, который выражает зависимость модулированных электромагнитных колебаний силы тока от времени, — это график в.

Ответ: График в.
