Номер 2, страница 136 - гдз по физике 9 класс учебник Изергин

Глава IV. Электромагнитные колебания и волны. Параграф 28. Радиоприём - номер 2, страница 136.

Условие.

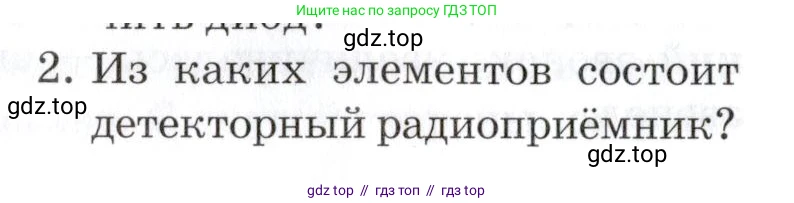

2. Из каких элементов состоит детекторный радиоприёмник?

Решение.

Решение

Детекторный радиоприёмник — это простейший тип радиоприёмника, который не требует внешнего источника питания, так как использует для своей работы энергию самих радиоволн, улавливаемых антенной. Классическая схема детекторного приёмника состоит из следующих основных элементов:

1. Антенна и заземление. Антенна представляет собой длинный провод, который улавливает электромагнитные волны (радиосигналы). Заземление необходимо для создания замкнутой цепи для токов высокой частоты и улучшения эффективности приёма.

2. Колебательный контур. Это ключевой узел, отвечающий за настройку на нужную радиостанцию. Он состоит из катушки индуктивности и конденсатора, соединённых параллельно. Контур имеет собственную резонансную частоту. Когда эта частота совпадает с частотой несущей волны радиостанции, в контуре возникают резонансные колебания, и сигнал этой станции выделяется на фоне остальных. Настройка на разные станции обычно производится изменением ёмкости переменного конденсатора.

3. Детектор. Его задача — демодулировать сигнал, то есть выделить из высокочастотного модулированного колебания низкочастотный (звуковой) сигнал. В качестве детектора используется элемент с односторонней проводимостью, чаще всего — полупроводниковый диод (например, германиевый). Диод пропускает ток только в одном направлении, "выпрямляя" высокочастотный сигнал.

4. Головные телефоны (наушники). Они служат для преобразования электрических колебаний звуковой частоты в слышимые звуковые волны. Поскольку мощность сигнала в детекторном приёмнике очень мала, необходимо использовать высокоомные наушники (с сопротивлением 2000–4000 Ом), которые обладают высокой чувствительностью.

5. Блокировочный конденсатор. Часто в схему параллельно наушникам включают конденсатор небольшой ёмкости. Он сглаживает пульсации выпрямленного тока, пропуская остатки высокочастотной составляющей сигнала мимо катушек наушников, что делает звук более чистым.

Ответ: Детекторный радиоприёмник состоит из антенны, заземления, колебательного контура (катушка индуктивности и конденсатор), детектора (полупроводниковый диод) и высокоомных головных телефонов.
