Глава IV. Электромагнитные колебания и волны. Параграф 28. Радиоприём - номер 1, страница 136.

Условие.

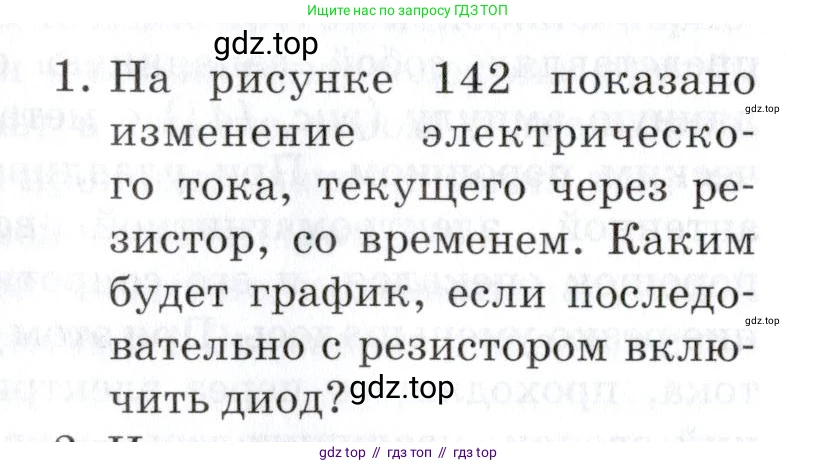

1. На рисунке 142 показано изменение электрического тока, текущего через резистор, со временем. Каким будет график, если последовательно с резистором включить диод?

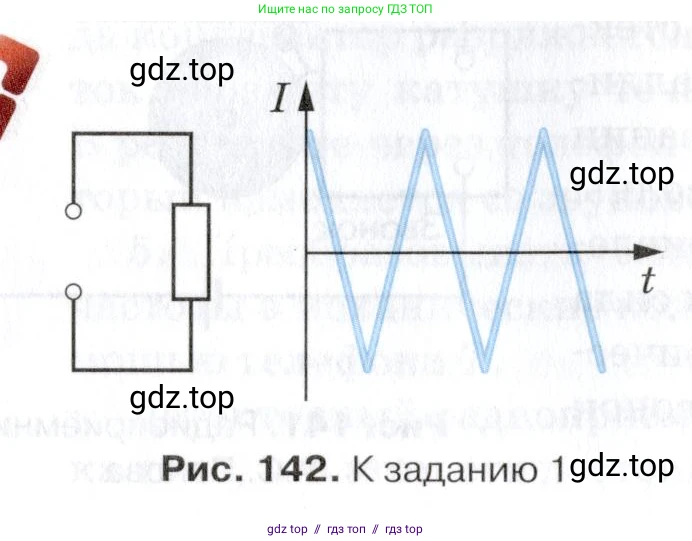

Рис. 142. К заданию 1

Решение.

1. На исходном графике (Рис. 142) показана зависимость силы переменного электрического тока от времени. Ток имеет треугольную форму и является симметричным относительно оси времени ($\text{t}$), что означает, что он периодически меняет свое направление. Положительные значения силы тока ($I > 0$) соответствуют течению тока в одном направлении, а отрицательные ($I < 0$) — в противоположном.

Диод — это полупроводниковый прибор, который обладает свойством односторонней проводимости. Он пропускает ток практически без препятствий в одном, "прямом", направлении и почти полностью блокирует его в "обратном" направлении.

При последовательном включении диода в цепь с резистором он будет выполнять функцию выпрямителя.

- В те моменты времени, когда направление тока в цепи совпадает с прямым направлением диода (это соответствует положительным полупериодам на графике, где $I > 0$), диод будет открыт и пропустит ток. Форма этих участков графика (положительные треугольные импульсы) останется без изменений.

- В те моменты времени, когда ток попытается течь в обратном направлении (это соответствует отрицательным полупериодам на графике, где $I < 0$), диод будет закрыт и не пропустит ток. В эти промежутки времени сила тока в цепи будет равна нулю.

В результате на новом графике останутся только положительные полуволны исходного тока, а отрицательные будут "срезаны". Такой процесс называется однополупериодным выпрямлением.

Ответ: График будет представлять собой последовательность треугольных импульсов, расположенных только над осью времени (в области, где $I > 0$). Эти импульсы будут чередоваться с горизонтальными участками на оси времени (где $I=0$), которые по длительности равны полупериоду и соответствуют моментам времени, когда исходный ток был отрицательным.
