Задание 4

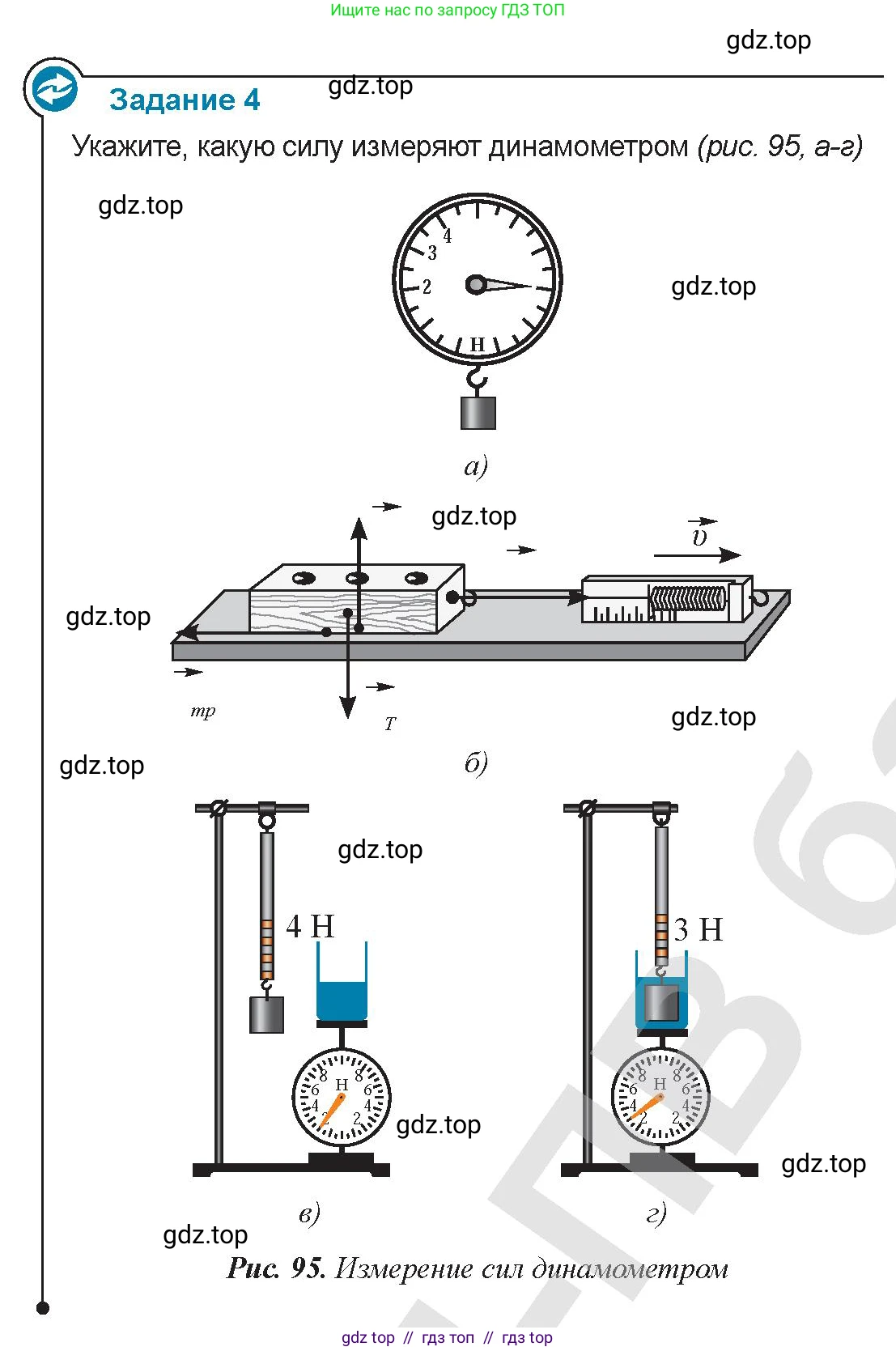

Укажите, какую силу измеряют динамометром (рис. 95, а-г)

Рис. 95. Измерение сил динамометром

а) На рисунке а динамометр измеряет силу тяжести, действующую на подвешенный к нему груз. Эта сила также называется весом тела. Когда тело неподвижно висит на динамометре, сила упругости пружины динамометра уравновешивает силу тяжести, и шкала показывает модуль этой силы. Судя по шкале, где цена деления составляет $0.5$ Н, динамометр показывает $2.5$ Н.

Ответ: Сила тяжести (вес тела).

б) На рисунке б динамометр используется для измерения силы тяги, с которой тянут брусок по горизонтальной поверхности. Поскольку указано, что скорость движения постоянна ($v = \text{const}$), это означает, что ускорение равно нулю. Согласно первому закону Ньютона, равнодействующая всех сил, действующих на тело, равна нулю. В горизонтальном направлении на брусок действуют сила тяги и сила трения скольжения. Следовательно, по модулю сила тяги равна силе трения скольжения: $F_{\text{тяги}} = F_{\text{тр}}$. Таким образом, в данном эксперименте динамометр измеряет силу, равную силе трения скольжения.

Ответ: Сила трения скольжения.

в) На рисунке в динамометр измеряет вес тела в воздухе. Показания динамометра равны $4$ Н. Эта сила соответствует силе тяжести, действующей на тело.

Ответ: Вес тела в воздухе (сила тяжести).

г) На рисунке г динамометр измеряет вес тела, погруженного в жидкость. Когда тело погружено в жидкость, на него, помимо силы тяжести, действует выталкивающая сила (сила Архимеда), направленная вверх. В результате вес тела в жидкости ($P_{\text{жидк}}$) становится меньше его веса в воздухе ($P_{\text{возд}}$) на величину силы Архимеда ($F_А$): $P_{\text{жидк}} = P_{\text{возд}} - F_А$. Показания динамометра равны $3$ Н. Сравнивая с показаниями на рисунке в, можно определить выталкивающую силу: $F_А = 4 \text{ Н} - 3 \text{ Н} = 1 \text{ Н}$.

Ответ: Вес тела в жидкости.
