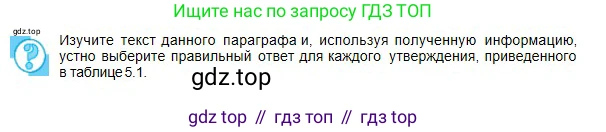

Изучите текст данного параграфа и, используя полученную информацию, устно выберите правильный ответ для каждого утверждения, приведенного в таблице 5.1.

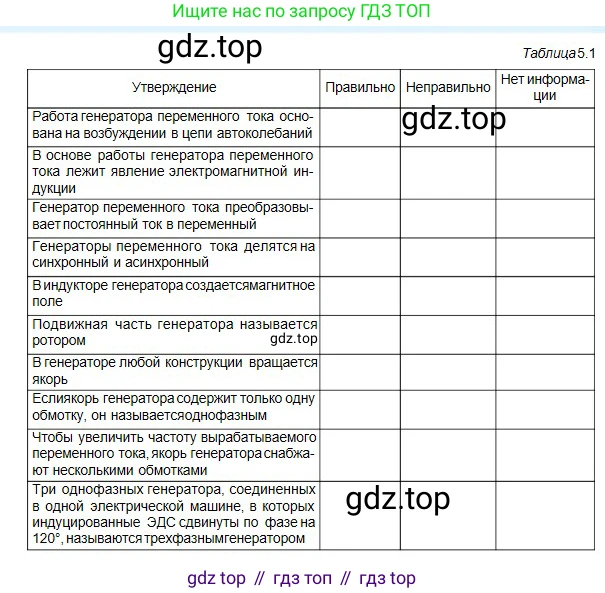

Таблица 5.1

Утверждение Правильно Неправильно Нет информации

Работа генератора переменного тока основана на возбуждении в цепи автоколебаний

В основе работы генератора переменного тока лежит явление электромагнитной индукции

Генератор переменного тока преобразовывает постоянный ток в переменный

Генераторы переменного тока делятся на синхронный и асинхронный

В индукторе генератора создается магнитное поле

Подвижная часть генератора называется ротором

В генераторе любой конструкции вращается якорь

Если якорь генератора содержит только одну обмотку, он называется однофазным

Чтобы увеличить частоту вырабатываемого переменного тока, якорь генератора снабжают несколькими обмотками

Три однофазных генератора, соединенных в одной электрической машине, в которых индуцированные ЭДС сдвинуты по фазе на $120^\circ$, называются трехфазным генератором

Работа генератора переменного тока основана на возбуждении в цепи автоколебаний

Это утверждение неверно. Работа электромеханического генератора переменного тока основана на явлении электромагнитной индукции. Автоколебания лежат в основе работы электронных генераторов, например, на основе LC-контуров.

Ответ: Неправильно.

В основе работы генератора переменного тока лежит явление электромагнитной индукции

Это утверждение верно. Согласно закону электромагнитной индукции, при изменении магнитного потока, пронизывающего замкнутый проводящий контур (рамку), в этом контуре возникает электродвижущая сила (ЭДС). В генераторе это достигается вращением рамки в магнитном поле или вращением магнита внутри рамки.

Ответ: Правильно.

Генератор переменного тока преобразовывает постоянный ток в переменный

Это утверждение неверно. Генератор переменного тока преобразует механическую энергию вращения в электрическую энергию переменного тока. Устройство, которое преобразует постоянный ток в переменный, называется инвертором.

Ответ: Неправильно.

Генераторы переменного тока делятся на синхронный и асинхронный

Это утверждение верно. В синхронных генераторах частота вращения ротора строго связана с частотой вырабатываемого тока. В асинхронных (индукционных) генераторах ротор вращается с частотой, немного превышающей частоту поля статора.

Ответ: Правильно.

В индукторе генератора создается магнитное поле

Это утверждение верно. Индуктор — это та часть генератора (статор или ротор), которая создает основное магнитное поле с помощью постоянных магнитов или электромагнитов (обмотки возбуждения).

Ответ: Правильно.

Подвижная часть генератора называется ротором

Это утверждение верно. По определению, в любой электрической машине вращающаяся часть называется ротором, а неподвижная — статором.

Ответ: Правильно.

В генераторе любой конструкции вращается якорь

Это утверждение неверно. Якорь — это часть генератора, в обмотках которой индуцируется ЭДС. В мощных промышленных генераторах переменного тока якорь, как правило, неподвижен (является статором), а вращается индуктор (ротор с электромагнитами). Это позволяет отводить большой ток без использования скользящих контактов.

Ответ: Неправильно.

Если якорь генератора содержит только одну обмотку, он называется однофазным

Это утверждение верно. Генератор, вырабатывающий одну синусоидальную ЭДС, имеет одну рабочую обмотку (или несколько обмоток, соединенных последовательно) и называется однофазным.

Ответ: Правильно.

Чтобы увеличить частоту вырабатываемого переменного тока, якорь генератора снабжают несколькими обмотками

Это утверждение неверно. Частота переменного тока $\text{f}$ зависит от скорости вращения ротора $\text{n}$ (в об/мин) и числа пар магнитных полюсов $\text{p}$ по формуле $f = \frac{p \cdot n}{60}$. Увеличение числа обмоток якоря используется для создания многофазных систем (например, трехфазного тока) или для увеличения мощности, но не для увеличения частоты.

Ответ: Неправильно.

Три однофазных генератора, соединенных в одной электрической машине, в которых индуцированные ЭДС сдвинуты по фазе на 120o , называются трехфазным генератором

Это утверждение верно. Это фактически является определением трехфазного генератора. Конструктивно он состоит из трех обмоток, сдвинутых в пространстве на 120o , что и обеспечивает сдвиг фаз между индуцированными в них ЭДС на 120o .

Ответ: Правильно.
