Условие.

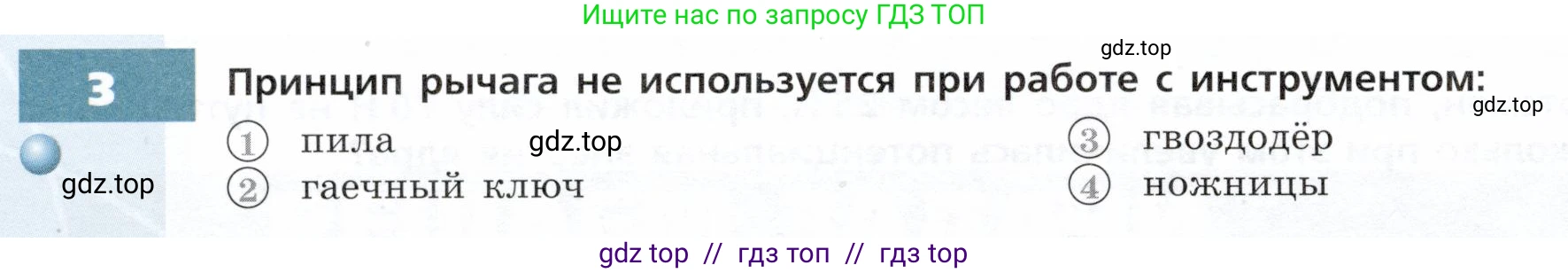

3. Принцип рычага не используется при работе с инструментом:

1) пила

2) гаечный ключ

3) гвоздодёр

4) ножницы

Решение.

Для того чтобы определить, какой из инструментов не использует принцип рычага, необходимо проанализировать механизм работы каждого из них. Рычаг — это простой механизм, представляющий собой твердое тело, которое вращается вокруг точки опоры (оси вращения) и позволяет получить выигрыш в силе.

(1) пила
Принцип действия пилы заключается в разрезании материала с помощью ряда острых зубьев. Работа совершается путем приложения силы для создания поступательного или вращательного движения режущего полотна. В этом процессе отсутствуют ключевые элементы рычага: точка опоры и плечи приложения сил. Действие пилы основано на силе трения и давлении режущей кромки.

(2) гаечный ключ
Гаечный ключ является классическим примером рычага. Точкой опоры служит ось болта или гайки. Рукоятка ключа — это плечо, к которому прикладывается сила. Чем длиннее рукоятка, тем меньшее усилие требуется для создания необходимого вращающего момента. Таким образом, ключ использует принцип рычага для увеличения силы.

(3) гвоздодёр
Гвоздодёр — это рычаг первого рода. Место, где инструмент упирается в поверхность, является точкой опоры. Длинная рукоятка — это длинное плечо, к которому прикладывается сила, а короткая изогнутая часть, захватывающая гвоздь, — это короткое плечо. Благодаря этому создается значительный выигрыш в силе, позволяющий легко вытаскивать гвозди.

(4) ножницы
Ножницы представляют собой систему из двух рычагов первого рода, соединенных в общей точке опоры (винт). Сила прикладывается к ручкам (длинные плечи), а режущее усилие передается на лезвия (короткие плечи). Это позволяет многократно увеличить силу, прикладываемую пальцами руки.

Из анализа следует, что пила — единственный инструмент в списке, работа которого не основана на принципе рычага.

Ответ: (1) пила.
