Номер 3, страница 116, часть 1 - гдз по физике 7 класс учебник Генденштейн, Булатова

Часть 1. Глава III. Движение и взаимодействие тел. Параграф 15. Силы трения - номер 3, страница 116.

Условие.

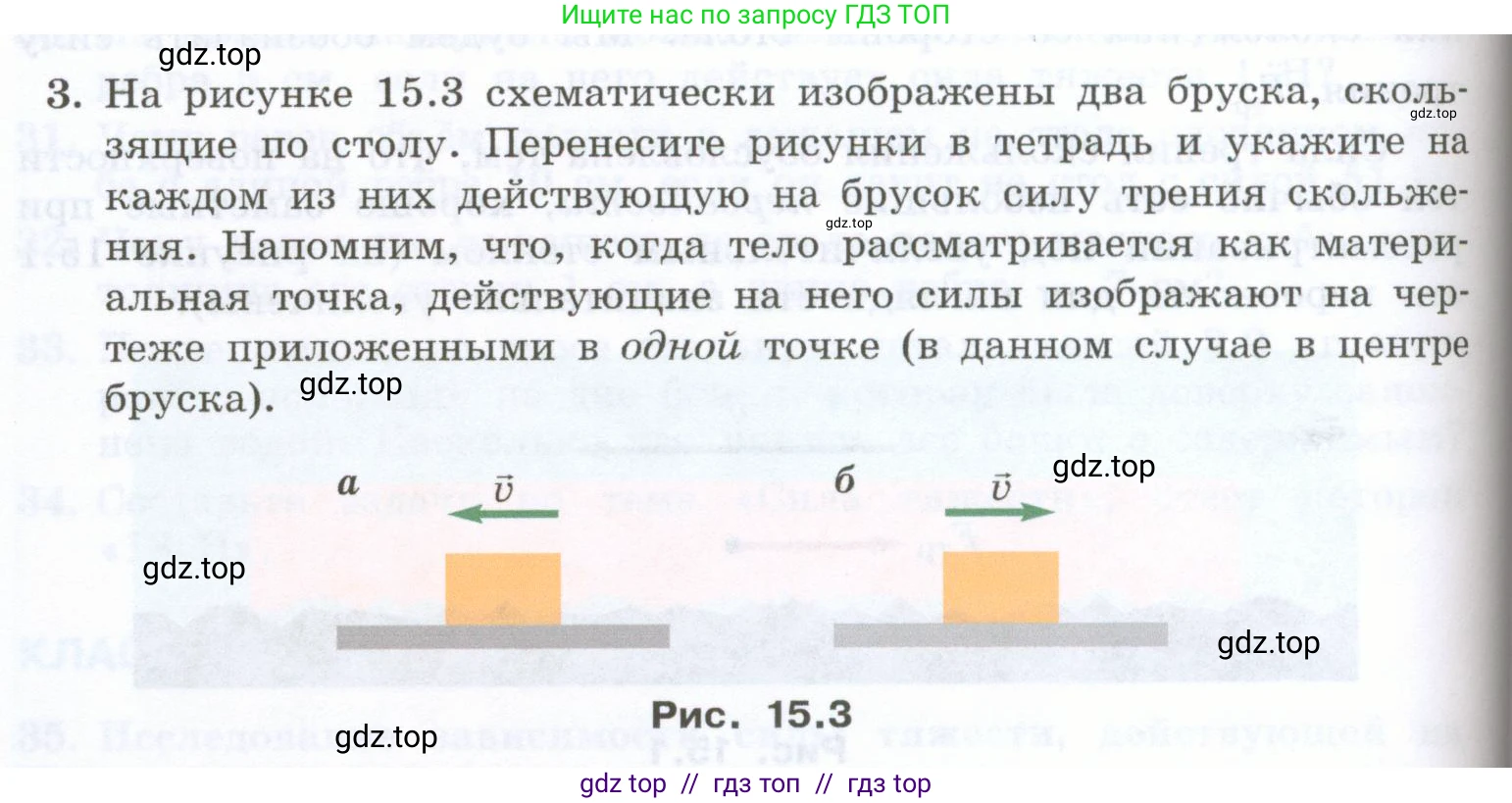

3. На рисунке 15.3 схематически изображены два бруска, скользящие по столу. Перенесите рисунки в тетрадь и укажите на каждом из них действующую на брусок силу трения скольжения. Напомним, что, когда тело рассматривается как материальная точка, действующие на него силы изображают на чертеже приложенными в одной точке (в данном случае в центре бруска).

Рис. 15.3

Решение.

Решение

Сила трения скольжения ($ \vec{F}_{тр} $) — это сила, возникающая между соприкасающимися телами при их относительном движении. Она всегда направлена в сторону, противоположную направлению скорости ($ \vec{v} $) тела. Согласно условию, все силы, действующие на брусок, следует изображать приложенными к его центру.

а. На рисунке а брусок скользит по столу влево, как показывает вектор скорости $ \vec{v} $. Сила трения скольжения, действующая на брусок, будет направлена в противоположную сторону, то есть вправо. Таким образом, на чертеже нужно добавить вектор силы трения $ \vec{F}_{тр} $, исходящий из центра бруска и направленный горизонтально вправо.

Ответ: Сила трения скольжения $ \vec{F}_{тр} $ направлена вправо.

б. На рисунке б брусок скользит по столу вправо, о чем свидетельствует направление вектора скорости $ \vec{v} $. Сила трения скольжения будет направлена против движения, то есть влево. На чертеже следует изобразить вектор силы трения $ \vec{F}_{тр} $, приложенный к центру бруска и направленный горизонтально влево.

Ответ: Сила трения скольжения $ \vec{F}_{тр} $ направлена влево.
