Глава 3. Давление твёрдых тел, жидкостей и газов. Параграф 25. Атмосферное давление - номер 25.24, страница 88.

Условие.

25.24 [564] На рисунке III-63 изображена схема простейшей модели анероида. Куда отклонится конец стрелки, если атмосферное давление увеличится? уменьшится?

Рис. III-63

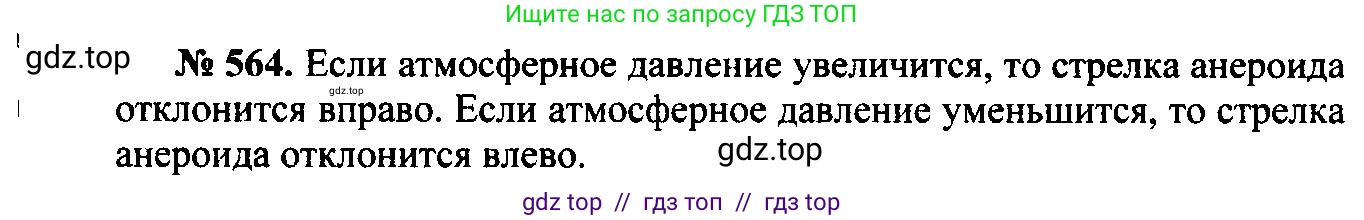

Решение 3.

Решение 4.

Решение 5.

Решение 6.

Решение 7.

Принцип действия барометра-анероида основан на деформации герметичной гофрированной металлической коробки, из которой откачан воздух. Изменение атмосферного давления заставляет стенки коробки сжиматься или расширяться. Это движение, усиленное системой рычагов, передается на стрелку, которая указывает текущее давление на шкале.

увеличится?
Когда атмосферное давление увеличивается, оно сильнее давит на внешние стенки гофрированной коробки. Коробка сжимается, и ее правая стенка на рисунке движется влево. Это движение через соединенный с ней рычаг толкает нижний конец стрелки-указателя влево. Поскольку стрелка закреплена на оси (как качели), ее верхний конец отклоняется в противоположную сторону, то есть вправо.

Ответ: конец стрелки отклонится вправо.

уменьшится?
Когда атмосферное давление уменьшается, сила, сжимающая коробку, ослабевает. Под действием сил упругости самой коробки и растягивающей ее пружины, коробка расширяется. Ее правая стенка движется вправо. Через рычажный механизм нижний конец стрелки также смещается вправо. В результате верхний конец стрелки-указателя отклоняется влево.

Ответ: конец стрелки отклонится влево.
