Номер 26.11, страница 92 - гдз по физике 7-9 класс сборник задач Лукашик, Иванова

Глава 3. Давление твёрдых тел, жидкостей и газов. Параграф 26. Насосы. Манометры - номер 26.11, страница 92.

Условие.

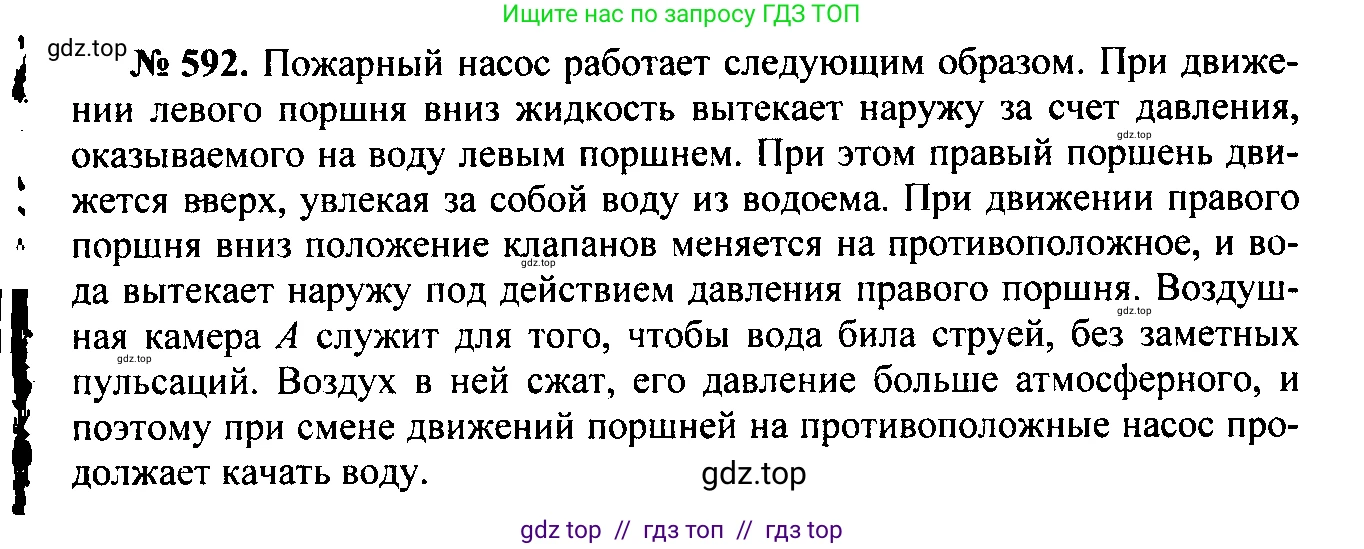

26.11 [592] По схеме рисунка III-75 объясните действие пожарного насоса. Какое назначение имеет воздушная камера А?

Рис. III-75

Решение 3.

Решение 4.

Решение 5.

Решение 6.

Решение 7.

По схеме рисунка III-75 объясните действие пожарного насоса

Представленный на рисунке пожарный насос является двухцилиндровым поршневым насосом. Его работа основана на попеременном движении двух поршней, соединенных с коромыслом, что обеспечивает непрерывную подачу воды.

Когда один поршень (например, левый) движется вверх, под ним создается область пониженного давления. В результате атмосферное давление заставляет воду из резервуара поступать через всасывающий клапан в цилиндр.

В это же время второй поршень (правый) движется вниз. Он создает в своем цилиндре высокое давление, которое выталкивает воду через нагнетательный клапан в общую воздушную камеру А.

Когда поршни меняют направление движения, циклы всасывания и нагнетания в цилиндрах меняются местами. Левый поршень начинает выталкивать воду, а правый — всасывать. Таким образом, в любой момент времени один из цилиндров работает на нагнетание, что и делает подачу воды практически непрерывной.

Ответ: Действие насоса основано на попеременной работе двух поршней. Когда один поршень всасывает воду, другой в это же время выталкивает ее в нагнетательную магистраль. Благодаря этому обеспечивается непрерывная подача воды.

Какое назначение имеет воздушная камера А?

Воздушная камера А, также называемая воздушным колпаком, служит для сглаживания пульсаций потока воды. Поршневой насос подает воду прерывисто, отдельными порциями, что создает неравномерную, дерганую струю на выходе.

Когда поршень выталкивает порцию воды, она поступает в камеру А. Часть этой воды сжимает воздух, находящийся в верхней части камеры, а остальная часть уходит в выходной патрубок. Давление в камере при этом возрастает.

В промежутках между толчками поршней (например, в моменты смены их направления) сжатый воздух в камере расширяется и продолжает выталкивать воду, поддерживая давление и обеспечивая непрерывность потока.

Таким образом, воздушная камера превращает прерывистый поток от поршней в более ровную и мощную струю.

Ответ: Воздушная камера А сглаживает пульсации потока, создаваемые поршнями. Сжатый в ней воздух обеспечивает равномерный выход воды из насоса, превращая прерывистую подачу в непрерывную струю.
