Глава 3. Давление твёрдых тел, жидкостей и газов. Параграф 26. Насосы. Манометры - номер 26.5, страница 91.

Условие.

26.5 [587] Куда движется поршень насоса в ситуации, изображённой на рисунке III-71?

Рис. III-71

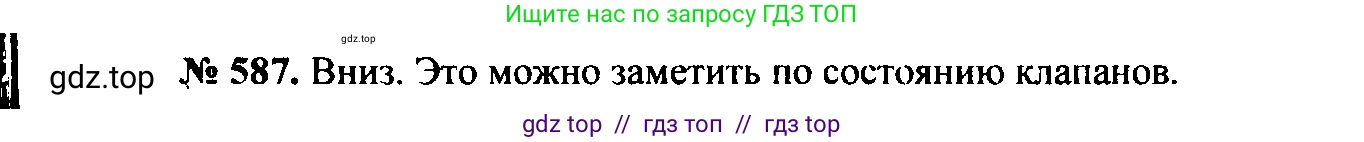

Решение 3.

Решение 4.

Решение 5.

Решение 6.

Решение 7.

Решение

На рисунке изображена схема поршневого насоса. Система состоит из цилиндра, поршня и двух клапанов: впускного (справа) и выпускного (слева). Клапаны работают автоматически в зависимости от разности давлений.

В ситуации, показанной на рисунке, мы видим, что правый клапан открыт, а левый клапан закрыт. Открытое состояние правого (впускного) клапана позволяет жидкости или газу поступать в рабочую камеру под поршнем. Закрытое состояние левого (выпускного) клапана предотвращает выход вещества из камеры.

Такая работа клапанов соответствует такту всасывания. Чтобы вещество засасывалось в камеру, объем этой камеры должен увеличиваться. Увеличение объема под поршнем происходит, когда поршень движется вверх. При движении поршня вверх давление под ним падает и становится ниже давления в подводящей трубе, что заставляет впускной клапан открыться. Одновременно давление под поршнем оказывается ниже, чем в отводящей трубе, поэтому выпускной клапан остается плотно закрытым.

Следовательно, на основании положения клапанов можно заключить, что поршень движется вверх.

Ответ: поршень движется вверх.
