Глава 3. Давление твёрдых тел, жидкостей и газов. Параграф 26. Насосы. Манометры - номер 26.9, страница 92.

Условие.

26.9 [590] Объясните, как работает насос, схема которого изображена на рисунке III-73.

Рис. III-73

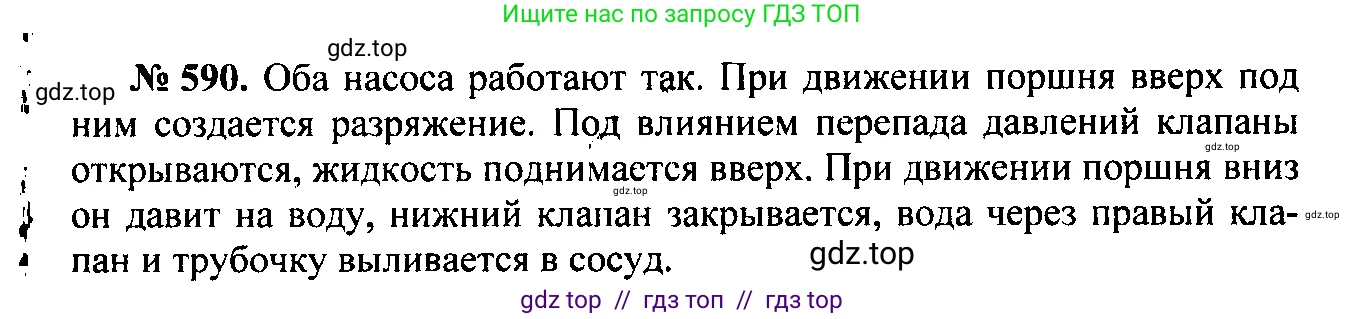

Решение 3.

Решение 4.

Решение 5.

Решение 6.

Решение 7.

На изображении представлена схема поршневого насоса двойного действия. Он состоит из цилиндра, внутри которого перемещается поршень, соединенный со штоком. Насос имеет два патрубка: нижний — для всасывания жидкости, и верхний — для ее нагнетания (подачи). На самом поршне установлены четыре клапана (по два с каждой стороны), которые регулируют поток жидкости.

Решение

Работа насоса основана на возвратно-поступательном движении поршня. Рассмотрим оба такта его работы.

Когда поршень движется вправо, объем в левой камере цилиндра увеличивается, создавая область пониженного давления. Вследствие этого нижний левый клапан открывается, и жидкость засасывается в левую камеру из нижнего патрубка. В это же время верхний левый клапан остается закрытым под действием более высокого давления в нагнетательном патрубке. Одновременно с этим в правой камере объем уменьшается, давление жидкости возрастает. Это давление закрывает нижний правый клапан и открывает верхний правый клапан, выталкивая жидкость из правой камеры в верхний нагнетательный патрубок.

Когда поршень движется влево, процессы в камерах меняются местами. В правой камере создается разрежение, что приводит к открытию нижнего правого клапана и всасыванию жидкости. Верхний правый клапан при этом закрыт. В левой камере поршень сжимает жидкость, увеличивая давление. В результате нижний левый клапан закрывается, а верхний левый открывается, и жидкость выталкивается в нагнетательный патрубок.

Таким образом, насос выполняет полезную работу (всасывание и нагнетание) при движении поршня в обе стороны. Такая конструкция называется насосом двойного действия и обеспечивает более равномерную и непрерывную подачу жидкости, чем насос простого действия, работающий только в одном направлении хода поршня.

Ответ: представленный на схеме насос является поршневым насосом двойного действия. При движении поршня в любую сторону одна его полость всасывает жидкость из нижнего патрубка, а другая одновременно выталкивает ранее всосанную жидкость в верхний патрубок. Управление потоками осуществляется четырьмя клапанами, расположенными на поршне, которые открываются и закрываются под действием разности давлений, возникающей при движении поршня. Это обеспечивает непрерывный процесс перекачки жидкости.
