§ 26. Насосы. Манометры. Глава 3. Давление твёрдых тел, жидкостей и газов - номер 26.13, страница 93.
№26.12
№26.13 (с. 93)
Условие. №26.13 (с. 93)
скриншот условия

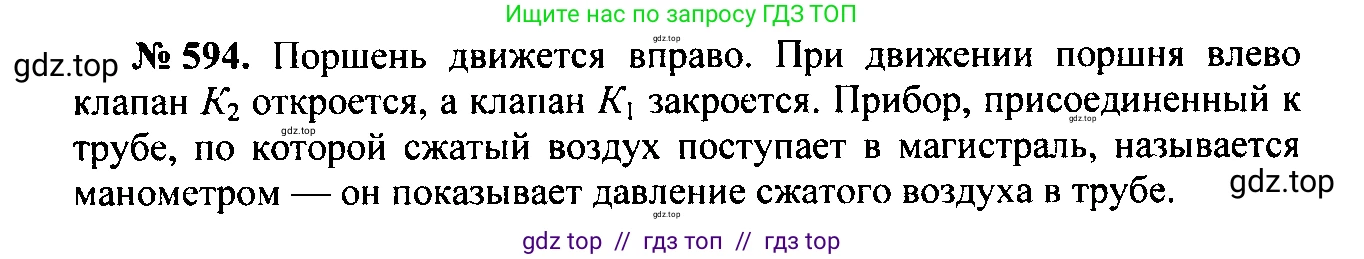

26.13 [594] На рисунке III-77 дана схема устройства компрессо-ра — машины для нагнетания воздуха: $П$ — поршень, $K_1$ и $K_2$ — клапаны. Внимательно рассмотрев рисунок, от-ветьте, в какую сторону движется поршень. Ка-кими будут положения клапанов, если поршень станет двигаться в обратную сторону? Как назы-вается прибор, присоединённый к трубе, по кото-рой сжатый воздух поступает в магистраль?
Рис. III-77
Решение 3. №26.13 (с. 93)
Решение 4. №26.13 (с. 93)
Решение 5. №26.13 (с. 93)
Решение 6. №26.13 (с. 93)
Решение 7. №26.13 (с. 93)
В какую сторону движется поршень?
Решение
На рисунке показан один из тактов работы компрессора. Мы видим, что впускной клапан К₂ открыт, а выпускной клапан К₁ закрыт. Открытый клапан К₂ позволяет воздуху извне поступать в рабочую камеру цилиндра. Это происходит, когда давление внутри цилиндра становится ниже атмосферного. Такое разрежение создается при увеличении объема камеры, что соответствует движению поршня П влево. Этот процесс называется тактом всасывания.
Ответ: Поршень движется влево.
Какими будут положения клапанов, если поршень станет двигаться в обратную сторону?
Решение
Если поршень начнет двигаться в обратную сторону, то есть вправо, он будет уменьшать объем рабочей камеры и сжимать находящийся в ней воздух. Давление в камере начнет расти. Под действием этого возрастающего давления впускной клапан К₂ закроется. Когда давление воздуха в камере превысит давление в магистрали, оно откроет выпускной клапан К₁, и сжатый воздух будет вытеснен в магистраль. Этот процесс называется тактом нагнетания.
Ответ: Если поршень будет двигаться вправо, клапан К₂ будет закрыт, а клапан К₁ — открыт.
Как называется прибор, присоединённый к трубе, по которой сжатый воздух поступает в магистраль?
Решение
К трубе (магистрали) подключен измерительный прибор, который показывает давление сжатого воздуха. Прибор для измерения давления газов или жидкостей называется манометром. На рисунке изображен типичный стрелочный манометр, показывающий давление в магистрали.
Ответ: Прибор, присоединённый к трубе, называется манометр.
