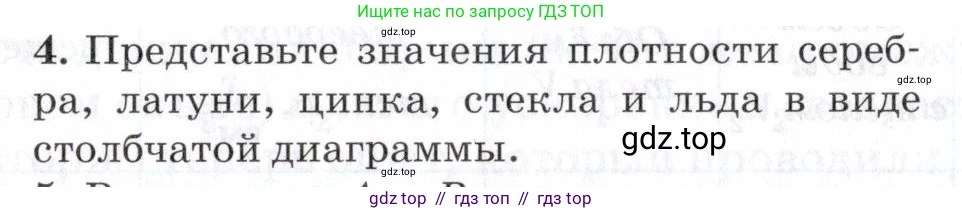

4. Представьте значения плотности серебра, латуни, цинка, стекла и льда в виде столбчатой диаграммы.

Решение

Для того чтобы представить значения плотности в виде столбчатой диаграммы, в первую очередь необходимо найти эти значения для указанных веществ. Воспользуемся стандартными табличными данными плотности ($\rho$) в Международной системе единиц (СИ), то есть в килограммах на кубический метр (кг/м³). Плотности веществ следующие: серебро — $10500 \text{ кг/м}^3$, латунь — $8500 \text{ кг/м}^3$, цинк — $7100 \text{ кг/м}^3$, стекло — $2500 \text{ кг/м}^3$, лед — $900 \text{ кг/м}^3$.

Для построения диаграммы чертятся две перпендикулярные оси: горизонтальная (ось абсцисс) и вертикальная (ось ординат). На горизонтальной оси на равном расстоянии друг от друга располагаются наименования веществ: «Серебро», «Латунь», «Цинк», «Стекло», «Лед». Вертикальная ось служит для отображения значений плотности. На ней наносится шкала с единицами измерения кг/м³. Масштаб шкалы должен охватывать весь диапазон значений, от 0 до, например, $11000 \text{ кг/м}^3$, с шагом в $1000 \text{ кг/м}^3$.

Над каждым названием вещества на горизонтальной оси строится прямоугольный столбец. Ширина всех столбцов делается одинаковой, а высота каждого столбца определяется значением плотности соответствующего вещества. Так, высота столбца «Серебро» будет соответствовать отметке $10500$ на вертикальной оси, высота столбца «Латунь» — отметке $8500$, высота столбца «Цинк» — отметке $7100$, высота столбца «Стекло» — отметке $2500$, и высота столбца «Лед» — отметке $900$.

В итоге получится диаграмма, которая наглядно сравнивает плотности веществ. Самый высокий столбец будет у серебра, а самый низкий — у льда.

Ответ: Столбчатая диаграмма строится на основе следующих значений плотности: серебро — $10500 \text{ кг/м}^3$; латунь — $8500 \text{ кг/м}^3$; цинк — $7100 \text{ кг/м}^3$; стекло — $2500 \text{ кг/м}^3$; лед — $900 \text{ кг/м}^3$. По горизонтальной оси откладываются названия веществ, а высота столбцов по вертикальной оси соответствует указанным значениям плотности.
