Самостоятельная работа 3. Электричество. Вариант 3 - номер 2, страница 22.

Условие.

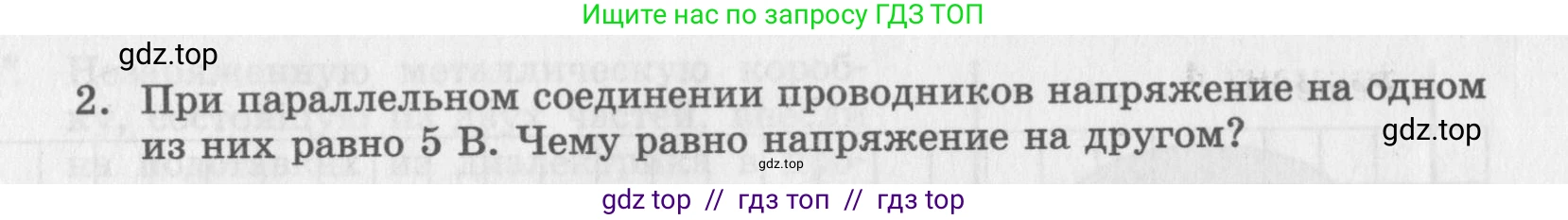

2. При параллельном соединении проводников напряжение на одном из них равно 5 В. Чему равно напряжение на другом?

Решение.

Дано:

Тип соединения проводников - параллельное.

Напряжение на первом проводнике $U_1 = 5 \text{ В}$.

Все данные представлены в системе СИ, перевод не требуется.

Найти:

Напряжение на втором проводнике $U_2$.

Решение:

При параллельном соединении все элементы цепи подключаются к одной и той же паре точек. Это означает, что разность потенциалов, или напряжение, на концах каждого из параллельно соединенных проводников одинакова.

Это является основным законом для параллельного соединения: общее напряжение на участке цепи равно напряжению на каждом из его параллельных ветвей.

Математически это записывается как:

$U = U_1 = U_2 = \dots = U_n$

где $\text{U}$ – общее напряжение, а $U_1, U_2, \dots, U_n$ – напряжение на каждом из проводников.

По условию задачи, напряжение на одном из проводников $U_1 = 5 \text{ В}$. Так как соединение параллельное, то напряжение на другом проводнике $U_2$ будет равно напряжению на первом проводнике.

Следовательно, $U_2 = U_1 = 5 \text{ В}$.

Ответ: напряжение на другом проводнике равно 5 В.
