Номер 3, страница 22 - гдз по физике 8 класс самостоятельные работы Генденштейн, Орлов

Самостоятельная работа 3. Электричество. Вариант 3 - номер 3, страница 22.

Условие.

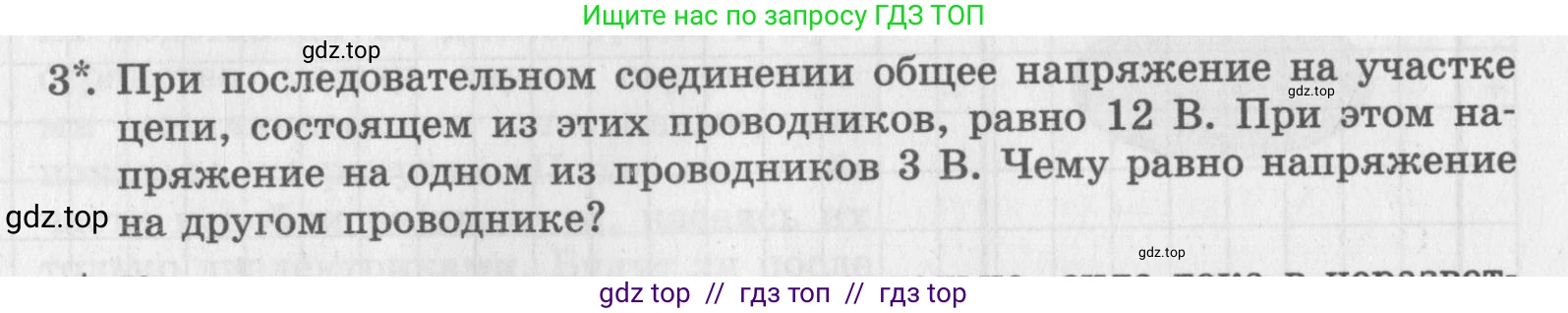

3*. При последовательном соединении общее напряжение на участке цепи, состоящем из этих проводников, равно 12 В. При этом напряжение на одном из проводников 3 В. Чему равно напряжение на другом проводнике?

Решение.

Дано:

Общее напряжение на участке цепи, $U_{общ} = 12$ В

Напряжение на первом проводнике, $U_1 = 3$ В

Соединение проводников - последовательное.

Все данные уже представлены в системе СИ.

Найти:

Напряжение на втором проводнике, $U_2$ - ?

Решение:

При последовательном соединении проводников общее напряжение на всем участке цепи равно сумме напряжений на каждом из проводников. Это можно записать в виде формулы (второй закон Кирхгофа для данного участка цепи):

$U_{общ} = U_1 + U_2$

Из этой формулы мы можем выразить напряжение на втором проводнике ($U_2$):

$U_2 = U_{общ} - U_1$

Теперь подставим числовые значения из условия задачи в полученную формулу:

$U_2 = 12 \text{ В} - 3 \text{ В} = 9 \text{ В}$

Таким образом, напряжение на втором проводнике составляет 9 В.

Ответ: 9 В.
