Номер 27, страница 63, часть 2 - гдз по физике 8 класс учебник Генденштейн, Булатова

Часть 2. Глава III. Электрические явления. Параграф 17. Сила тока и напряжение - номер 27, страница 63.

Условие.

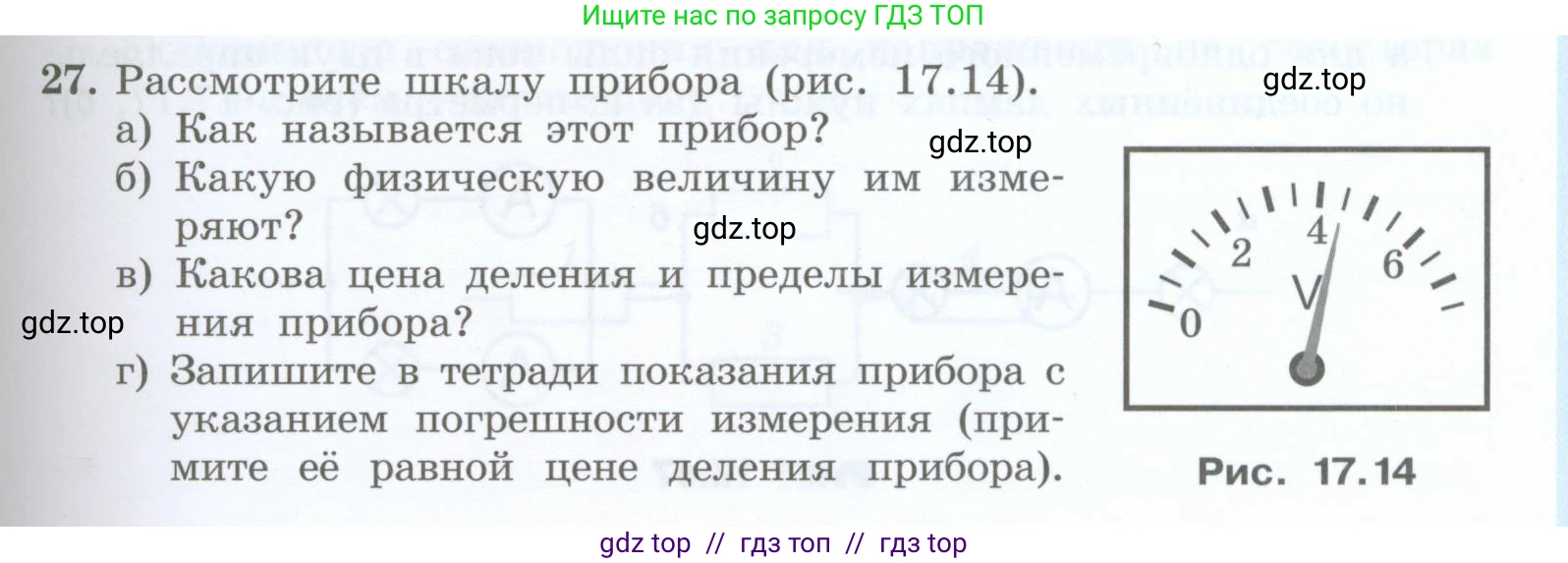

27. Рассмотрите шкалу прибора (рис. 17.14).

а) Как называется этот прибор?

б) Какую физическую величину им измеряют?

в) Какова цена деления и пределы измерения прибора?

г) Запишите в тетради показания прибора с указанием погрешности измерения (примите её равной цене деления прибора).

Рис. 17.14

Решение.

а) На шкале прибора мы видим букву V, которая является обозначением единицы измерения электрического напряжения — Вольт. Прибор, предназначенный для измерения напряжения, называется вольтметром.

Ответ: Этот прибор называется вольтметр.

б) Данный прибор измеряет физическую величину, которая называется электрическое напряжение (или разность потенциалов).

Ответ: Прибор измеряет электрическое напряжение.

в) Для определения цены деления шкалы прибора необходимо найти разность значений двух соседних оцифрованных штрихов и разделить её на количество делений между ними. Возьмем штрихи со значениями 2 В и 4 В. Между ними 10 делений.
Цена деления (Ц): $Ц = \frac{4 \text{ В} - 2 \text{ В}}{10} = \frac{2 \text{ В}}{10} = 0,2 \text{ В}$.
Пределы измерения — это минимальное и максимальное значения на шкале. Нижний предел измерения равен 0 В. Верхний предел — это значение последнего штриха на шкале. Последняя цифра на шкале — 6, после которой есть еще 5 делений. Таким образом, верхний предел измерения составляет: $6 \text{ В} + 5 \times 0,2 \text{ В} = 6 \text{ В} + 1 \text{ В} = 7 \text{ В}$.

Ответ: Цена деления прибора составляет 0,2 В, а пределы измерения — от 0 В до 7 В.

г) Стрелка прибора указывает на второй штрих после отметки «4». Таким образом, показание прибора равно:
$U = 4 \text{ В} + 2 \times 0,2 \text{ В} = 4,4 \text{ В}$.
По условию задачи, погрешность измерения ($\Delta U$) равна цене деления прибора: $\Delta U = 0,2 \text{ В}$.
Результат измерения записывается в виде $U_{изм} = (U \pm \Delta U)$.

Ответ: Показание прибора с указанием погрешности: $(4,4 \pm 0,2)$ В.
