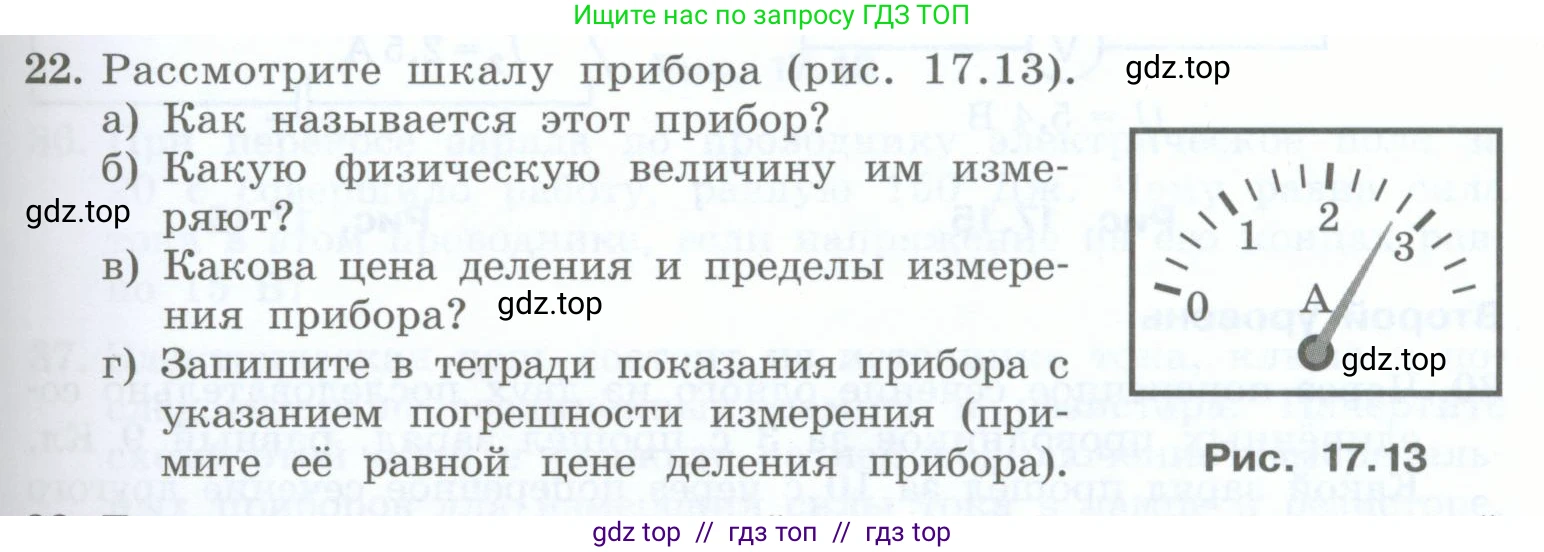

22. Рассмотрите шкалу прибора (рис. 17.13).

а) Как называется этот прибор?

б) Какую физическую величину им измеряют?

в) Какова цена деления и пределы измерения прибора?

г) Запишите в тетради показания прибора с указанием погрешности измерения (примите её равной цене деления прибора).

Рис. 17.13

Решение.

а) На шкале прибора мы видим букву «А». Эта буква является общепринятым обозначением Ампера — единицы измерения силы тока. Прибор для измерения силы тока называется амперметром.

Ответ: амперметр.

б) Амперметром измеряют физическую величину, называемую силой электрического тока.

Ответ: сила тока.

в)

Дано:

Изображение шкалы измерительного прибора (рис. 17.13).

Найти:

Цена деления (ЦД) — ?

Пределы измерения — ?

Решение:

1. Для определения цены деления шкалы выберем два соседних оцифрованных штриха, например, 1 А и 2 А. Найдем разность их значений и разделим на число делений (промежутков) между ними. Между штрихами «1» и «2» находится 5 делений.

Цена деления (ЦД) вычисляется по формуле:

$ЦД = \frac{2 \text{ А} - 1 \text{ А}}{5} = \frac{1 \text{ А}}{5} = 0.2 \text{ А}$

2. Пределы измерения — это минимальное и максимальное значения, которые можно измерить данным прибором. Минимальное значение на шкале равно 0 А. Максимальное значение можно определить, прибавив к последней оцифрованной отметке (3 А) произведение числа делений после нее (5 делений) на цену деления:

$I_{max} = 3 \text{ А} + 5 \times 0.2 \text{ А} = 3 \text{ А} + 1 \text{ А} = 4 \text{ А}$

Таким образом, пределы измерения прибора от 0 А до 4 А.

Ответ: цена деления прибора равна 0.2 А; пределы измерения от 0 А до 4 А.

г)

Дано:

Показания амперметра (рис. 17.13).

Цена деления $ЦД = 0.2 \text{ А}$.

Погрешность измерения $\Delta I = ЦД$.

Найти:

Результат измерения $I_{изм}$ — ?

Решение:

1. Стрелка прибора указывает на третье деление после оцифрованного штриха «2». Чтобы найти показание прибора $\text{I}$, нужно к значению «2 А» прибавить произведение числа делений после этой отметки (3) на цену деления (0.2 А):

$I = 2 \text{ А} + 3 \times 0.2 \text{ А} = 2 \text{ А} + 0.6 \text{ А} = 2.6 \text{ А}$

2. По условию задачи, погрешность измерения $\Delta I$ равна цене деления прибора:

$\Delta I = ЦД = 0.2 \text{ А}$

3. Результат измерения записывается в стандартном виде $I_{изм} = I \pm \Delta I$.

$I_{изм} = (2.6 \pm 0.2) \text{ А}$

Ответ: $(2.6 \pm 0.2) \text{ А}$.
