Часть 2. Глава III. Электрические явления. Параграф 17. Сила тока и напряжение - номер 18, страница 61.

Условие.

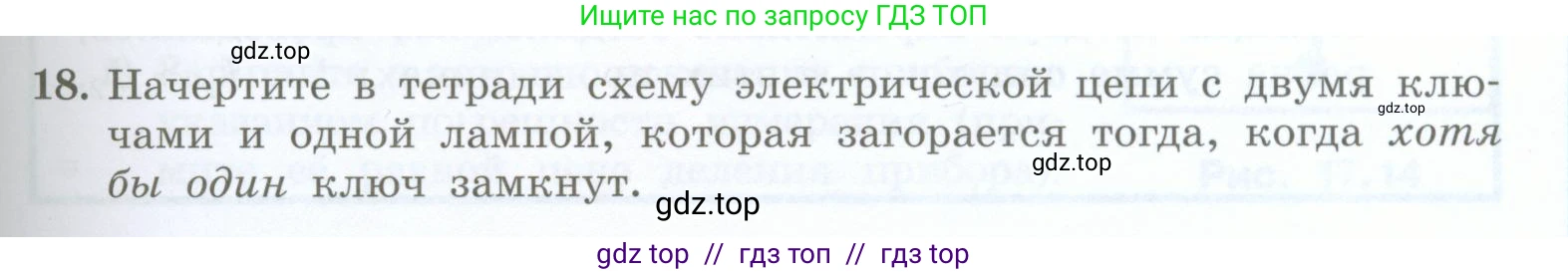

18. Начертите в тетради схему электрической цепи с двумя ключами и одной лампой, которая загорается тогда, когда хотя бы один ключ замкнут.

Решение.

Решение

По условию задачи, лампа должна загораться, когда замкнут хотя бы один из двух ключей. Это означает, что цепь должна быть замкнута и ток должен течь в любом из следующих случаев: замкнут только первый ключ, замкнут только второй ключ, или замкнуты оба ключа одновременно. Лампа не должна гореть только в одном случае: когда оба ключа разомкнуты.

Такая логика работы, соответствующая логической операции «ИЛИ», в электрических схемах реализуется с помощью параллельного соединения.

Если соединить ключи параллельно, то ток от источника, дойдя до точки разветвления, сможет пойти по любой из двух параллельных ветвей, в которой находится замкнутый ключ. Замкнув хотя бы один ключ, мы создаем непрерывный путь для тока через лампу, и она загорается. Если же оба ключа разомкнуты, то обе ветви разорваны, ток не течет, и лампа не горит.

Таким образом, схема должна состоять из источника тока, лампы, и двух ключей, соединенных между собой параллельно. Вся эта группа (лампа и параллельные ключи) соединяется последовательно с источником тока.

Ответ:

Схема электрической цепи, удовлетворяющая условию задачи, должна содержать два ключа, соединенных параллельно. Ниже приведена принципиальная схема такой цепи.
