Номер 17, страница 61, часть 2 - гдз по физике 8 класс учебник Генденштейн, Булатова

Часть 2. Глава III. Электрические явления. Параграф 17. Сила тока и напряжение - номер 17, страница 61.

Условие.

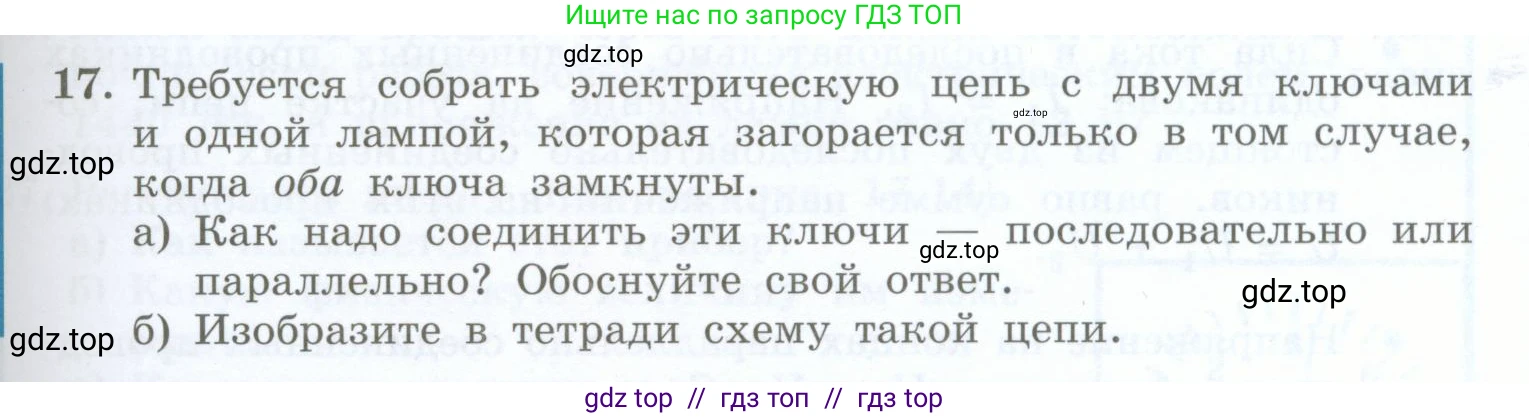

17. Требуется собрать электрическую цепь с двумя ключами и одной лампой, которая загорается только в том случае, когда оба ключа замкнуты.

a) Как надо соединить эти ключи — последовательно или параллельно? Обоснуйте свой ответ.

б) Изобразите в тетради схему такой цепи.

Решение.

а) Как надо соединить эти ключи — последовательно или параллельно? Обоснуйте свой ответ.

Для того чтобы лампа загоралась только при одновременном замыкании двух ключей, их необходимо соединить последовательно.

Обоснование: При последовательном соединении все элементы цепи включаются друг за другом, образуя один общий путь для электрического тока. Если хотя бы один из ключей будет разомкнут, то вся цепь окажется разорванной, и ток по ней течь не сможет. Следовательно, лампа не будет гореть. Только когда оба ключа замкнуты одновременно, цепь становится замкнутой, по ней начинает протекать ток, и лампа загорается. Это полностью соответствует условию задачи.

В случае параллельного соединения ключей было бы достаточно замкнуть любой из них, чтобы лампа загорелась, так как ток мог бы идти по одной из параллельных ветвей.

Ответ: Ключи необходимо соединить последовательно.

б) Изобразите в тетради схему такой цепи.

Принципиальная электрическая схема цепи, состоящей из источника тока, двух последовательно соединенных ключей (K1, K2) и лампы:

Ответ: Схема такой цепи изображена выше.
