Условие.

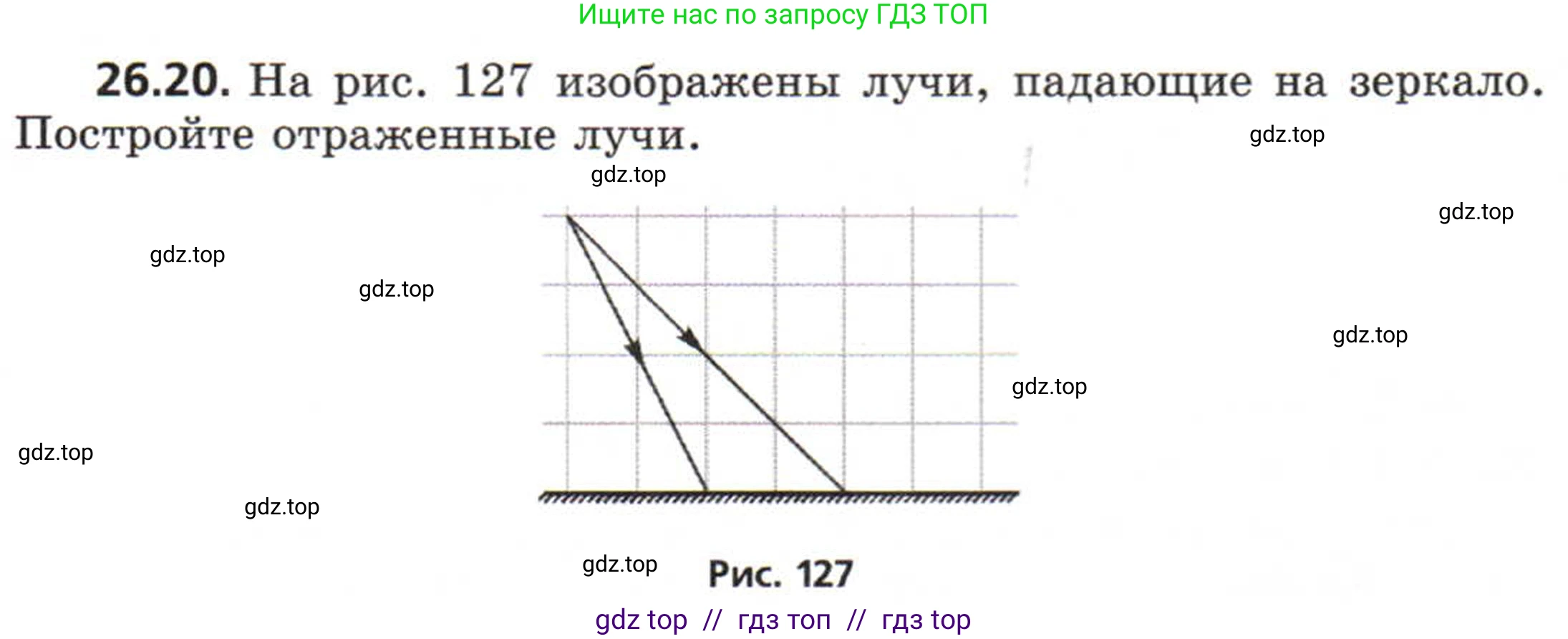

26.20. На рис. 127 изображены лучи, падающие на зеркало. Постройте отраженные лучи.

Рис. 127

Решение.

Решение

Для построения отраженных лучей необходимо применить закон отражения света. Этот закон утверждает, что падающий луч, отраженный луч и перпендикуляр (нормаль) к отражающей поверхности, проведенный в точке падения луча, лежат в одной плоскости, а угол отражения $ \beta $ равен углу падения $ \alpha $:

$ \alpha = \beta $

Углы падения и отражения отсчитываются от нормали к поверхности. В данном случае зеркало является плоским и горизонтальным, следовательно, нормаль в любой точке падения будет представлять собой вертикальную линию. Для построения удобно воспользоваться клетчатой сеткой, изображенной на рисунке.

Построение для левого луча:
Найдем точку падения левого луча на зеркало. Проследим путь луча по клеткам: от условной точки испускания до зеркала он смещается на 2 клетки вправо и на 4 клетки вниз. Согласно закону отражения, отраженный луч будет симметричен падающему относительно вертикальной нормали. Это означает, что его горизонтальное смещение от точки падения будет таким же (2 клетки вправо), а вертикальное смещение будет равным по модулю, но противоположным по направлению (4 клетки вверх). Проведем отраженный луч через точку падения и точку, смещенную на 2 клетки вправо и 4 клетки вверх.

Построение для правого луча:
Аналогично проанализируем правый падающий луч. От той же точки испускания до зеркала он смещается на 4 клетки вправо и на 4 клетки вниз. Следовательно, отраженный луч от своей точки падения будет смещаться на 4 клетки вправо и на 4 клетки вверх. Проведем второй отраженный луч.

Ответ:

Итоговое построение отраженных лучей представлено на рисунке ниже. Падающие лучи показаны черным цветом, а отраженные — красным.
