Номер 26.21, страница 128 - гдз по физике 8 класс задачник Генденштейн, Кирик

Оптические явления. 26. Отражение света. Изображение в зеркале - номер 26.21, страница 128.

Условие.

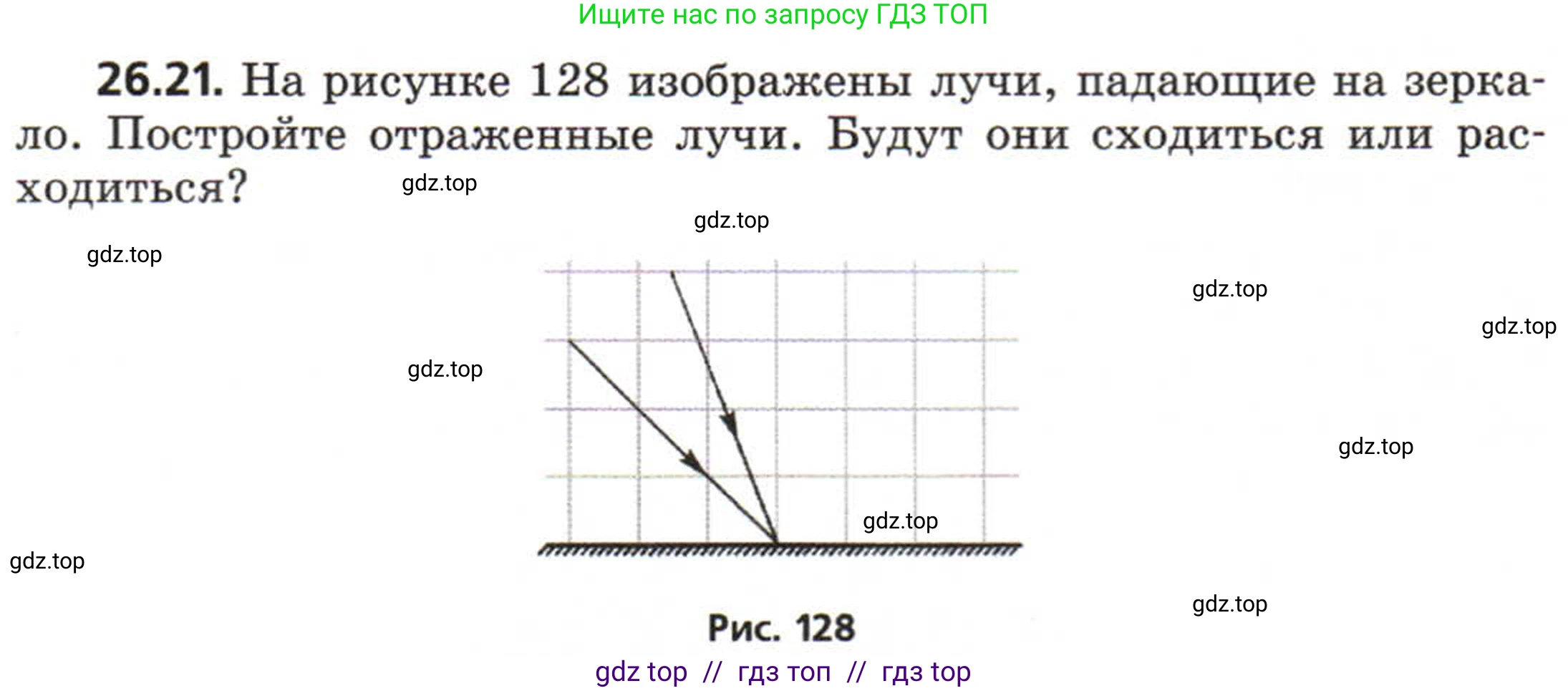

26.21. На рисунке 128 изображены лучи, падающие на зеркало. Постройте отраженные лучи. Будут они сходиться или расходиться?

Рис. 128

Решение.

Решение

Постройте отраженные лучи

Для построения отраженных лучей воспользуемся законом отражения света, согласно которому угол отражения $ \beta $ равен углу падения $ \alpha $: $ \beta = \alpha $. Углы измеряются относительно перпендикуляра (нормали) к зеркалу, проведенного в точке падения луча. Используя сетку на рисунке, построим отражение для каждого луча.

Для левого луча: проведем в точке падения перпендикуляр к зеркалу. Падающий луч смещается на 3 клетки по горизонтали на каждые 3 клетки по вертикали. Угол падения равен 45°. Следовательно, угол отражения также равен 45°, и отраженный луч будет симметричен падающему относительно перпендикуляра. Он будет смещаться на 3 клетки вправо на каждые 3 клетки вверх.

Для правого луча: проведем в точке падения перпендикуляр. Падающий луч смещается на 2 клетки по горизонтали на каждые 4 клетки по вертикали. По закону отражения, отраженный луч будет симметричен падающему и будет смещаться на 2 клетки вправо на каждые 4 клетки вверх.

Будут они сходиться или расходиться?

Продолжив построенные отраженные лучи, можно увидеть, что они пересекаются в одной точке. Таким образом, отраженные лучи образуют сходящийся пучок света.

Ответ: Отраженные лучи построены на основе закона отражения. Они будут сходиться.
