Часть 2. Глава 7. Постоянный электрический ток. Параграф 46. Измерение силы тока и напряжения - номер 7, страница 41.

Условие.

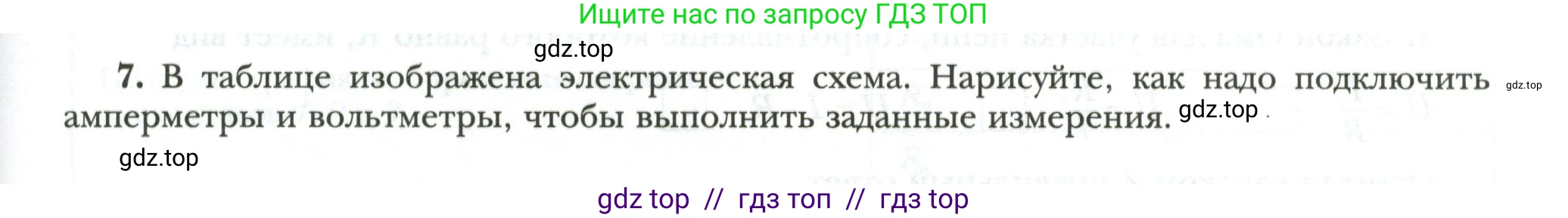

7. В таблице изображена электрическая схема. Нарисуйте, как надо подключить амперметры и вольтметры, чтобы выполнить заданные измерения.

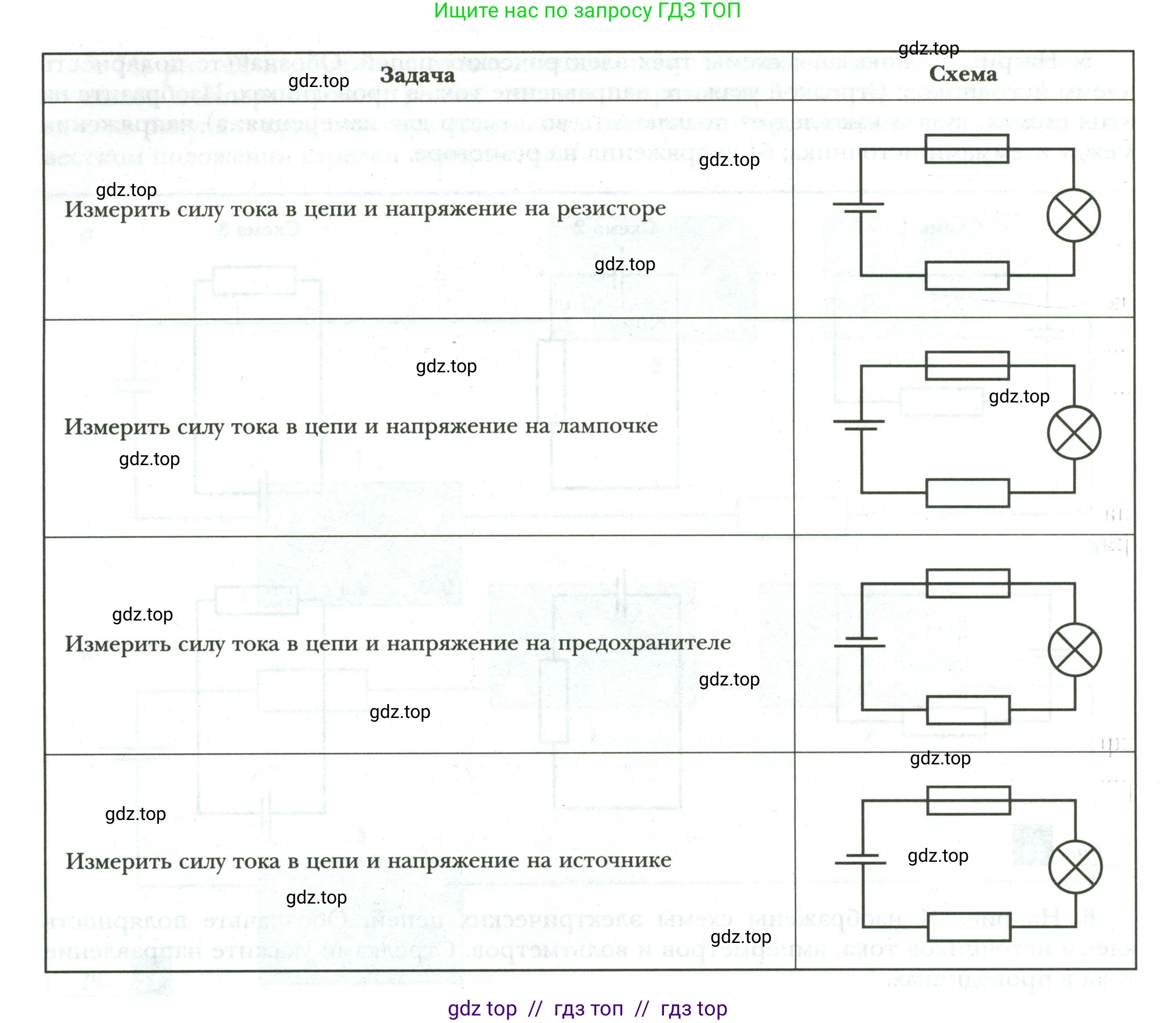

Задача	Схема
Измерить силу тока в цепи и напряжение на резисторе
Измерить силу тока в цепи и напряжение на лампочке
Измерить силу тока в цепи и напряжение на предохранителе
Измерить силу тока в цепи и напряжение на источнике

Решение.

Решение

Для правильного подключения измерительных приборов в электрическую цепь необходимо следовать основным правилам:

• Амперметр измеряет силу тока $\text{I}$ и всегда включается в цепь последовательно. Это значит, что для его подключения нужно разорвать цепь и в этот разрыв включить прибор. В последовательной цепи сила тока одинакова на всех участках, поэтому амперметр можно ставить в любом месте.
• Вольтметр измеряет электрическое напряжение $\text{U}$ (разность потенциалов) и всегда подключается параллельно к тому элементу или участку цепи, напряжение на котором необходимо измерить.

На основе этих правил выполним подключения для каждой из поставленных задач.

Измерить силу тока в цепи и напряжение на резисторе

Для измерения силы тока в цепи включаем амперметр (обозначается как A) в разрыв цепи последовательно с остальными элементами. Для измерения напряжения на резисторе (прямоугольник в верхней части схемы) подключаем вольтметр (обозначается как V) параллельно этому резистору.

Ответ:

Измерить силу тока в цепи и напряжение на лампочке

Амперметр (A) включаем последовательно в любом удобном месте цепи. Вольтметр (V) подключаем параллельно лампочке (круг с крестиком), то есть к точкам до и после нее.

Ответ:

Измерить силу тока в цепи и напряжение на предохранителе

Амперметр (A) включаем последовательно. Вольтметр (V) подключаем параллельно предохранителю (прямоугольник в нижней части схемы).

Ответ:

Измерить силу тока в цепи и напряжение на источнике

Амперметр (A) включаем последовательно в цепь. Вольтметр (V) подключаем параллельно клеммам источника тока. Он покажет напряжение на выводах источника под нагрузкой.

Ответ:
