Номер 6, страница 41, часть 2 - гдз по физике 8 класс рабочая тетрадь Грачев, Погожев

Часть 2. Глава 7. Постоянный электрический ток. Параграф 46. Измерение силы тока и напряжения - номер 6, страница 41.

Условие.

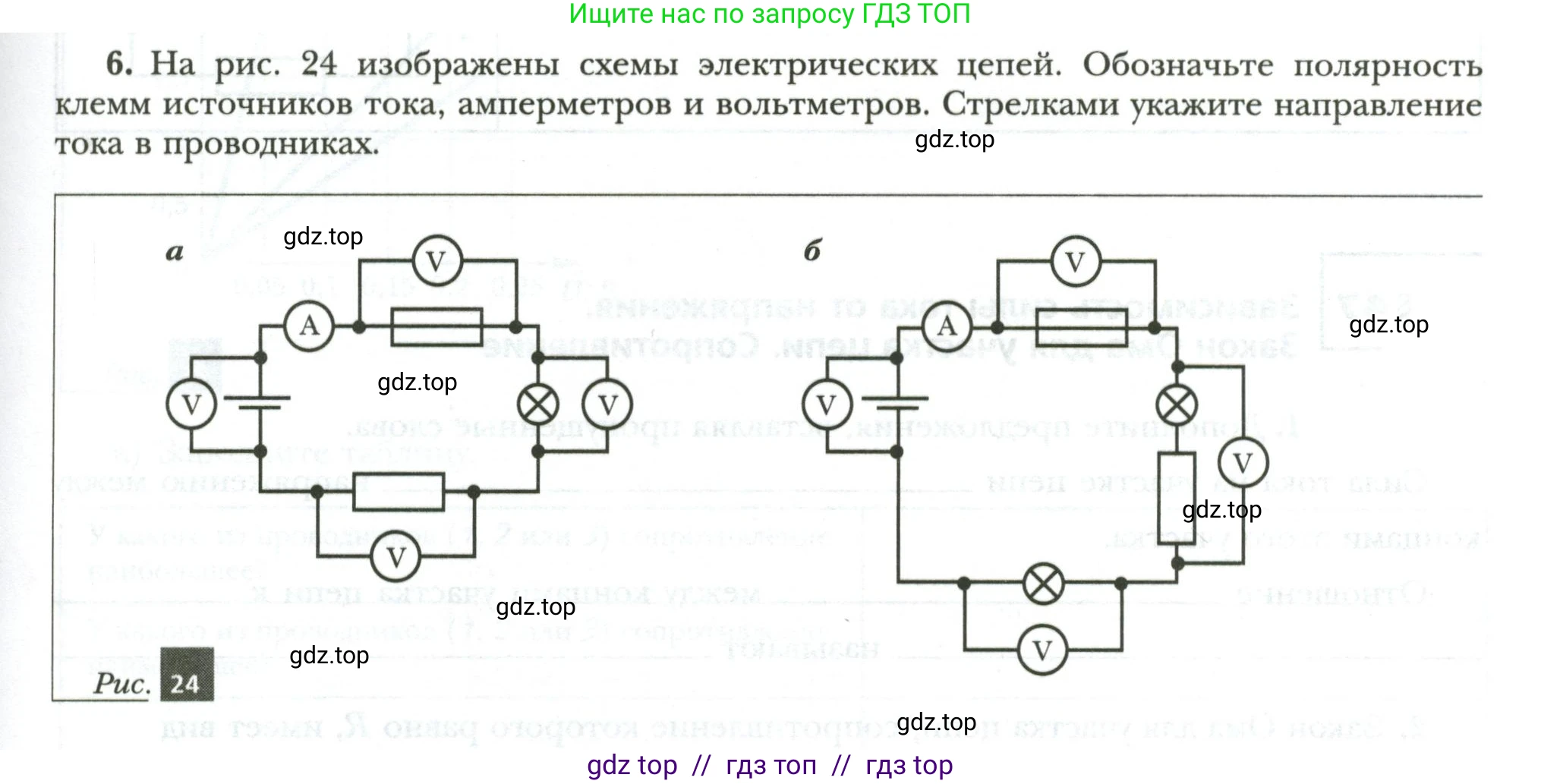

6. На рис. 24 изображены схемы электрических цепей. Обозначьте полярность клемм источников тока, амперметров и вольтметров. Стрелками укажите направление тока в проводниках.

Рис. 24

Решение.

а

В соответствии с общепринятым соглашением, направление электрического тока в цепи указывается от положительного полюса источника тока (обозначается длинной линией) к отрицательному (короткая линия). В данной схеме положительный полюс источника находится сверху, следовательно, ток в цепи протекает по часовой стрелке. Стрелки на проводниках должны быть направлены соответственно: в верхней части цепи – вправо, в правой части – вниз, в нижней части – влево, в левой части – вверх к отрицательному полюсу.

Полярность клемм источника тока и измерительных приборов определяется на основе направления тока:

- Источник тока: верхняя клемма является положительной (+), а нижняя – отрицательной (–).

- Амперметр (А): он включен в цепь последовательно. Ток входит в его положительную клемму и выходит из отрицательной. Поскольку ток движется слева направо через амперметр, его левая клемма будет положительной (+), а правая – отрицательной (–).

- Вольтметры (V): они подключаются параллельно участку цепи, напряжение на котором измеряют. Положительная клемма вольтметра подключается к точке с более высоким потенциалом.

-- Вольтметр, измеряющий напряжение на источнике тока: его верхняя клемма подключается к положительному полюсу источника, поэтому она – (+), а нижняя клемма – (–).

-- Вольтметр, измеряющий напряжение на верхнем резисторе: ток течет через резистор слева направо, поэтому потенциал слева выше. Левая клемма вольтметра – (+), правая – (–).

-- Вольтметр, измеряющий напряжение на лампе: ток через лампу течет сверху вниз. Верхняя клемма вольтметра – (+), нижняя – (–).

-- Вольтметр, измеряющий напряжение на нижнем резисторе: ток течет справа налево. Правая клемма вольтметра – (+), левая – (–).

Ответ: Направление тока в проводниках – по часовой стрелке. Полярность источника: верхняя клемма (+), нижняя (–). Полярность амперметра: левая клемма (+), правая (–). Полярность вольтметров: у источника – верх (+), низ (–); у верхнего резистора – левая (+), правая (–); у лампы – верхняя (+), нижняя (–); у нижнего резистора – правая (+), левая (–).

б

Аналогично схеме "а", направление тока в данной цепи определяется от положительного полюса источника к отрицательному. Положительный полюс (длинная линия) находится сверху, значит, ток в этой последовательной цепи также движется по часовой стрелке.

Полярность клемм элементов цепи:

- Источник тока: верхняя клемма – положительная (+), нижняя – отрицательная (–).

- Амперметр (А): ток протекает через него слева направо, поэтому его левая клемма – (+), а правая – (–).

- Вольтметры (V):

-- Вольтметр у источника тока: верхняя клемма – (+), нижняя – (–).

-- Вольтметр у верхнего резистора: ток течет слева направо, значит, левая клемма – (+), правая – (–).

-- Вольтметр у правой лампы: ток течет сверху вниз, поэтому верхняя клемма – (+), нижняя – (–).

-- Вольтметр у нижней лампы: ток течет справа налево, следовательно, правая клемма – (+), левая – (–).

Ответ: Направление тока в проводниках – по часовой стрелке. Полярность источника: верхняя клемма (+), нижняя (–). Полярность амперметра: левая клемма (+), правая (–). Полярность вольтметров: у источника – верх (+), низ (–); у резистора – левая (+), правая (–); у правой лампы – верхняя (+), нижняя (–); у нижней лампы – правая (+), левая (–).
