Часть 2. Глава 7. Постоянный электрический ток. Параграф 46. Измерение силы тока и напряжения - номер 5, страница 41.
№4
№5 (с. 41)
Условие. №5 (с. 41)
скриншот условия

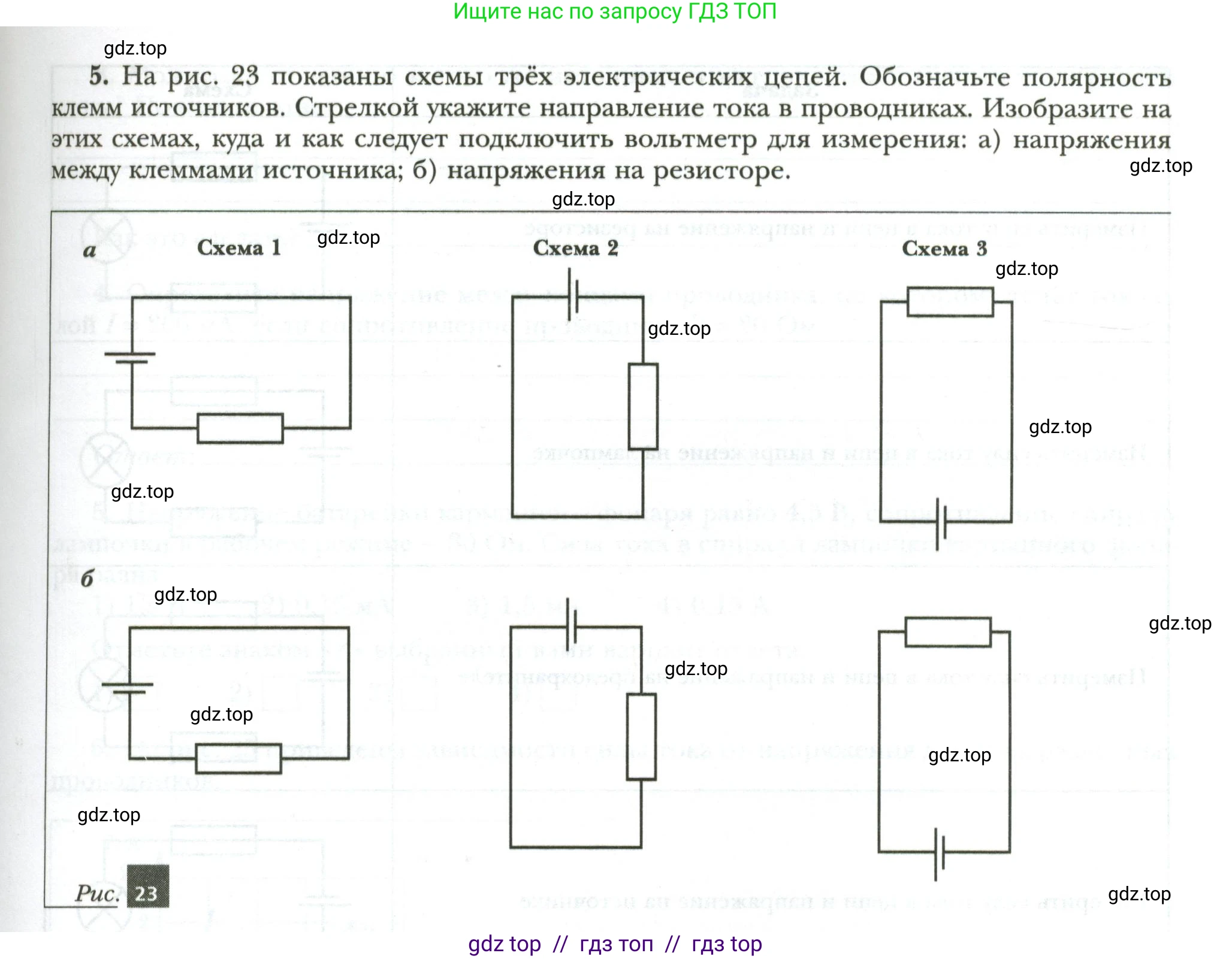

5. На рис. 23 показаны схемы трёх электрических цепей. Обозначьте полярность клемм источников. Стрелкой укажите направление тока в проводниках. Изобразите на этих схемах, куда и как следует подключить вольтметр для измерения:
а) напряжения между клеммами источника;
б) напряжения на резисторе.
Рис. 23
Решение. №5 (с. 41)
Решение
Для выполнения задания необходимо следовать основным правилам для электрических цепей постоянного тока:
- Полярность источника. В условном обозначении гальванического элемента или батареи длинная параллельная черта обозначает положительный полюс (+), а короткая и толстая — отрицательный (–).
- Направление тока. За направление электрического тока в цепи принято считать направление движения положительно заряженных частиц. Во внешней цепи ток течёт от положительного полюса источника к отрицательному.
- Подключение вольтметра. Вольтметр предназначен для измерения разности потенциалов (напряжения) и всегда подключается параллельно тому элементу или участку цепи, напряжение на котором необходимо измерить. Клемма вольтметра со знаком «+» должна быть подключена к точке цепи с более высоким потенциалом (ближе к положительному полюсу источника), а клемма со знаком «–» — к точке с более низким потенциалом.
Для измерения напряжения между клеммами источника вольтметр подключается параллельно источнику. Ниже показаны схемы с обозначенной полярностью, направлением тока и подключенным вольтметром.
Схема 1
Схема 2
Схема 3
Ответ: На всех схемах показаны полярность источника, направление тока и правильное подключение вольтметра для измерения напряжения на клеммах источника.
бДля измерения напряжения на резисторе вольтметр подключается параллельно резистору. Положительная клемма вольтметра подключается к тому выводу резистора, через который в него "втекает" ток (со стороны положительного полюса источника), а отрицательная - к выводу, из которого ток "вытекает".
Схема 1
Схема 2
Схема 3
Ответ: На всех схемах показаны полярность источника, направление тока и правильное подключение вольтметра для измерения напряжения на резисторе.
