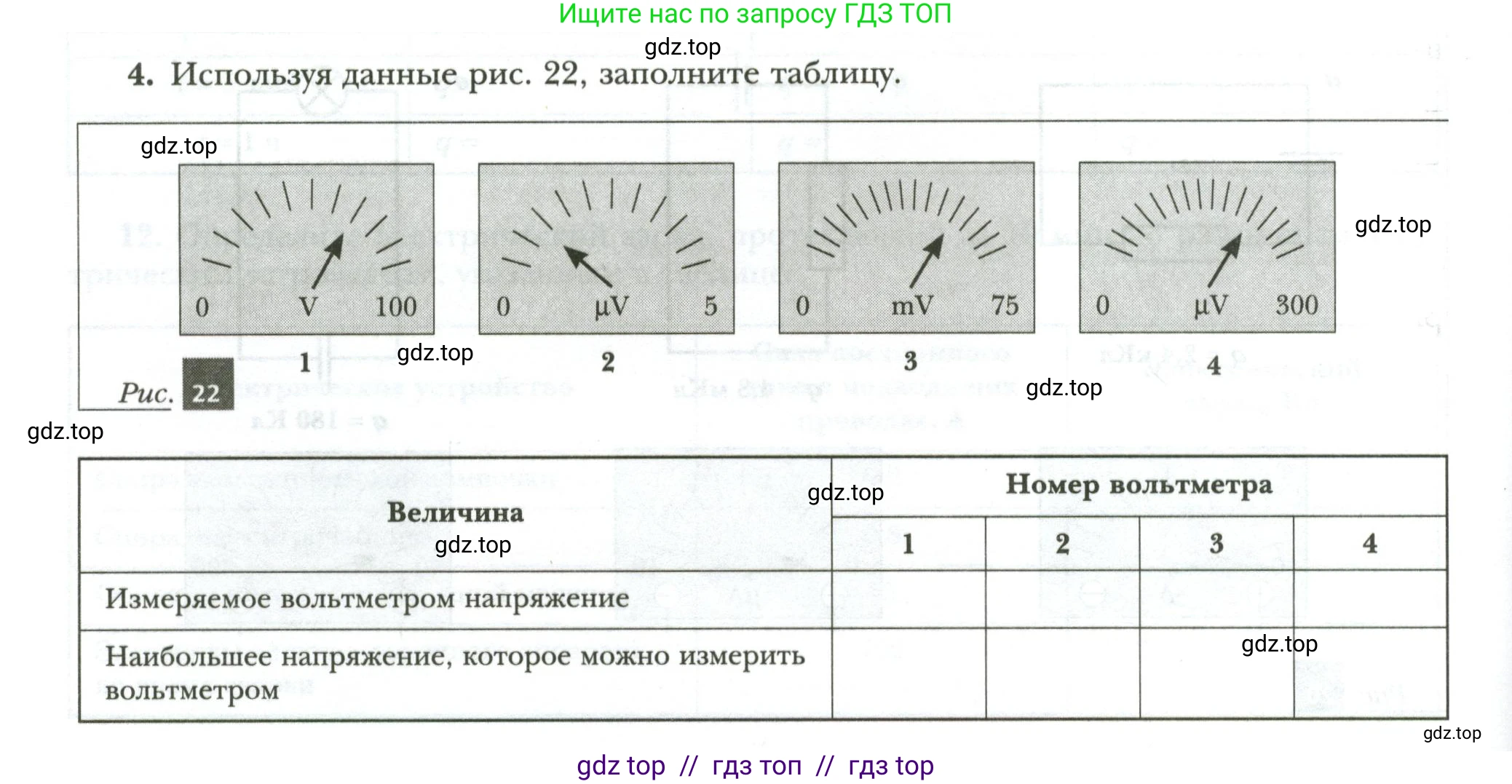

4. Используя данные рис. 22, заполните таблицу.

Рис. 22

Величина	Номер вольтметра
	1	2	3	4
Измеряемое вольтметром напряжение
Наибольшее напряжение, которое можно измерить вольтметром

Решение.

Для заполнения таблицы необходимо для каждого из четырех вольтметров определить измеряемое напряжение и наибольшее напряжение, которое можно измерить.

Измеряемое вольтметром напряжение

Чтобы определить измеряемое напряжение, сначала нужно найти цену деления шкалы (Ц) каждого прибора. Цена деления — это значение, соответствующее одному наименьшему делению на шкале. Она вычисляется по формуле $Ц = \frac{A - B}{N}$, где A и B — значения двух оцифрованных штрихов шкалы, а N — число делений между ними. Измеряемое напряжение (U) находится умножением цены деления на число делений (n), которое показывает стрелка: $U = n \cdot Ц$.

Вольтметр 1: Шкала от 0 до 100 В, содержит 10 делений. Цена деления: $Ц_1 = \frac{100 \text{ В} - 0 \text{ В}}{10} = 10 \text{ В/дел.}$. Стрелка указывает на 8-е деление. Измеряемое напряжение: $U_1 = 8 \cdot 10 \text{ В} = 80 \text{ В}$.

Вольтметр 2: Шкала от 0 до 5 мкВ, содержит 10 делений. Цена деления: $Ц_2 = \frac{5 \text{ мкВ} - 0 \text{ мкВ}}{10} = 0.5 \text{ мкВ/дел.}$. Стрелка указывает на 3-е деление. Измеряемое напряжение: $U_2 = 3 \cdot 0.5 \text{ мкВ} = 1.5 \text{ мкВ}$.

Вольтметр 3: Шкала от 0 до 75 мВ, содержит 15 делений. Цена деления: $Ц_3 = \frac{75 \text{ мВ} - 0 \text{ мВ}}{15} = 5 \text{ мВ/дел.}$. Стрелка указывает на 11-е деление. Измеряемое напряжение: $U_3 = 11 \cdot 5 \text{ мВ} = 55 \text{ мВ}$.

Вольтметр 4: Шкала от 0 до 300 мкВ, содержит 15 делений. Цена деления: $Ц_4 = \frac{300 \text{ мкВ} - 0 \text{ мкВ}}{15} = 20 \text{ мкВ/дел.}$. Стрелка указывает на 12-е деление. Измеряемое напряжение: $U_4 = 12 \cdot 20 \text{ мкВ} = 240 \text{ мкВ}$.

Ответ: Измеряемые напряжения для вольтметров 1, 2, 3 и 4 равны соответственно 80 В, 1.5 мкВ, 55 мВ и 240 мкВ.

Наибольшее напряжение, которое можно измерить вольтметром

Наибольшее напряжение, которое можно измерить прибором, — это его предел измерения, то есть максимальное значение на его шкале.

Вольтметр 1: 100 В.

Вольтметр 2: 5 мкВ.

Вольтметр 3: 75 мВ.

Вольтметр 4: 300 мкВ.

Ответ: Наибольшие напряжения для вольтметров 1, 2, 3 и 4 равны соответственно 100 В, 5 мкВ, 75 мВ и 300 мкВ.

Заполненная таблица на основе проведенных расчетов:

Величина	Номер вольтметра
	1	2	3	4
Измеряемое вольтметром напряжение	80 В	1,5 мкВ	55 мВ	240 мкВ
Наибольшее напряжение, которое можно измерить вольтметром	100 В	5 мкВ	75 мВ	300 мкВ
