Глава 3. Электрические явления. Параграф 41. Последовательное соединение проводников. Вспомните - номер 1, страница 165.

Условие.

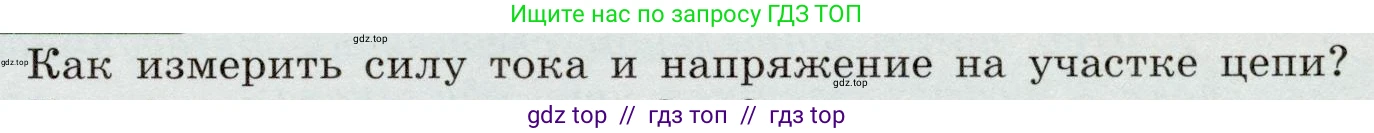

Как измерить силу тока и напряжение на участке цепи?

Решение.

Измерение силы тока

Для измерения силы тока $\text{I}$ на участке электрической цепи используется измерительный прибор, называемый амперметром. Амперметр включается в цепь последовательно с тем элементом, через который проходит измеряемый ток. Это означает, что для подключения прибора необходимо разорвать электрическую цепь и вставить амперметр в этот разрыв. Таким образом, весь ток, протекающий через данный участок, будет проходить и через амперметр. При подключении амперметра важно соблюдать полярность: его положительная клемма («+») должна быть подключена к проводу, идущему от положительного полюса источника тока, а отрицательная клемма («–») — к проводу, идущему от отрицательного полюса. Амперметр должен обладать очень малым внутренним сопротивлением, чтобы его включение в цепь не вносило значительных изменений в общее сопротивление цепи и, следовательно, в измеряемую силу тока.

Ответ: Силу тока измеряют с помощью амперметра, который подключают в разрыв цепи последовательно с элементом, на котором производится измерение.

Измерение напряжения

Для измерения напряжения $\text{U}$ (или разности потенциалов) на участке цепи используется прибор, называемый вольтметром. В отличие от амперметра, вольтметр подключается параллельно тому участку цепи, напряжение на котором необходимо измерить. Это значит, что щупы или клеммы вольтметра присоединяются к начальной и конечной точкам этого участка, не разрывая саму цепь. При подключении вольтметра также необходимо соблюдать полярность: положительную клемму («+») подключают к точке цепи с более высоким потенциалом (ближе к «+» источника), а отрицательную («–») — к точке с более низким потенциалом. Вольтметр должен обладать очень большим внутренним сопротивлением. Благодаря этому через сам вольтметр протекает пренебрежимо малый ток, и его подключение практически не влияет на распределение токов и напряжений в исходной цепи.

Ответ: Напряжение измеряют с помощью вольтметра, который подключают параллельно участку цепи, на котором производится измерение.
