Глава 3. Электрические явления. Параграф 41. Последовательное соединение проводников. Вопросы - номер 3, страница 169.

Условие.

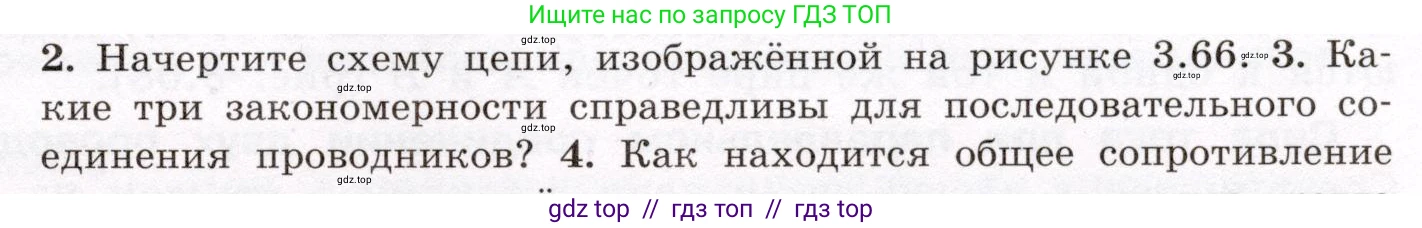

3. Какие три закономерности справедливы для последовательного соединения проводников?

Решение.

2. Начертите схему цепи, изображённой на рисунке 3.66.
Для ответа на этот вопрос необходимо изображение из рисунка 3.66, которое не было предоставлено. Схема электрической цепи с последовательным соединением проводников обычно включает в себя источник тока (например, батарею) и несколько потребителей (например, резисторов или лампочек), соединенных один за другим, так что конец одного элемента соединяется с началом следующего, образуя единый неразветвленный контур.

Ответ: Рисунок 3.66 не предоставлен, поэтому начертить указанную схему невозможно.

3. Какие три закономерности справедливы для последовательного соединения проводников?
При последовательном соединении проводников справедливы следующие три закономерности:
1. Сила тока во всех участках цепи одинакова. Это означает, что ток, проходящий через каждый из последовательно соединенных проводников, равен общему току в цепи.
Математически это выражается формулой: $I_{общ} = I_1 = I_2 = ... = I_n$, где $I_{общ}$ – общая сила тока в цепи, а $I_1, I_2, ..., I_n$ – сила тока на каждом из проводников.
2. Общее напряжение в цепи равно сумме напряжений на каждом из её участков. Напряжение источника распределяется между элементами цепи.
Математически это выражается формулой: $U_{общ} = U_1 + U_2 + ... + U_n$, где $U_{общ}$ – общее напряжение в цепи, а $U_1, U_2, ..., U_n$ – падение напряжения на каждом из проводников.
3. Общее сопротивление цепи равно сумме сопротивлений всех её участков. При последовательном соединении сопротивления складываются, и общее сопротивление всегда больше самого большого из индивидуальных сопротивлений.
Математически это выражается формулой: $R_{общ} = R_1 + R_2 + ... + R_n$, где $R_{общ}$ – общее сопротивление цепи, а $R_1, R_2, ..., R_n$ – сопротивление каждого из проводников.

Ответ: 1. Сила тока во всех проводниках одинакова ($I_{общ} = I_1 = I_2 = ... = I_n$). 2. Общее напряжение равно сумме напряжений на каждом проводнике ($U_{общ} = U_1 + U_2 + ... + U_n$). 3. Общее сопротивление равно сумме сопротивлений каждого проводника ($R_{общ} = R_1 + R_2 + ... + R_n$).

4. Как находится общее сопротивление
(Вопрос, вероятно, относится к последовательному соединению, обсуждаемому в предыдущем пункте).
Общее сопротивление цепи при последовательном соединении проводников находится путем сложения сопротивлений всех отдельных проводников, включенных в эту цепь. Если в цепь последовательно включены $\text{n}$ проводников с сопротивлениями $R_1, R_2, ..., R_n$, то общее сопротивление $R_{общ}$ вычисляется по формуле:
$R_{общ} = R_1 + R_2 + ... + R_n$

Ответ: Общее сопротивление при последовательном соединении проводников находится как сумма сопротивлений всех проводников: $R_{общ} = R_1 + R_2 + ... + R_n$.
