Глава 3. Электрические явления. Параграф 42. Параллельное соединение проводников. Вопросы - номер 2, страница 174.

Условие.

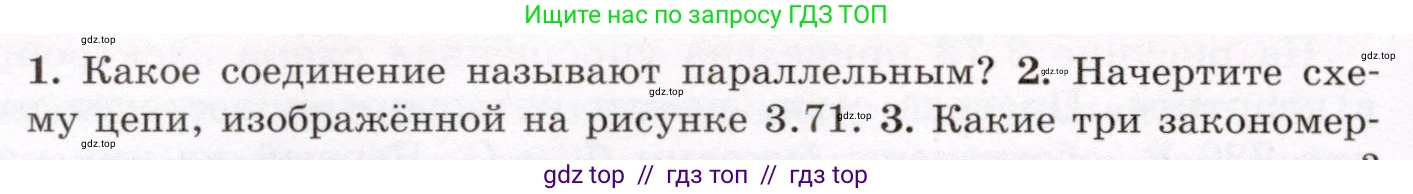

2. Начертите схему цепи, изображённой на рисунке 3.71.

Решение.

1. Какое соединение называют параллельным?

Параллельным соединением называют такое соединение двух или нескольких проводников, при котором их начала соединяются в одной общей точке (узле), а концы — в другой. В результате этого образуются параллельные ветви, по которым разветвляется электрический ток. Основной особенностью такого соединения является то, что напряжение на всех параллельно соединенных элементах одинаково.

Ответ: Параллельное соединение — это способ подключения элементов электрической цепи, при котором они подключены между одной и той же парой узлов, и, следовательно, находятся под одинаковым напряжением.

2. Начертите схему цепи, изображённой на рисунке 3.71.

Поскольку рисунок 3.71 не предоставлен, в качестве примера будет начерчена принципиальная электрическая схема для параллельного соединения двух резисторов ($R_1$ и $R_2$) с источником постоянного тока.

На схеме изображен источник тока и два резистора $R_1$ и $R_2$, которые соединены параллельно.

Ответ: Так как исходный рисунок 3.71 отсутствует, выше приведена типовая схема электрической цепи с параллельным соединением двух потребителей (резисторов).

3. Какие три закономерности...

Для участка цепи, содержащего параллельно соединенные проводники, справедливы следующие три закономерности:

1. Напряжение на концах всех параллельно соединенных проводников одно и то же:$U_{общ} = U_1 = U_2 = ... = U_n$где $U_{общ}$ — общее напряжение на участке, а $U_1, U_2, ..., U_n$ — напряжения на каждом из проводников.

2. Сила тока в неразветвленной части цепи равна сумме сил токов в отдельных параллельных ветвях:$I_{общ} = I_1 + I_2 + ... + I_n$где $I_{общ}$ — общая сила тока, а $I_1, I_2, ..., I_n$ — силы тока в каждом из проводников.

3. Величина, обратная общему сопротивлению параллельного участка цепи, равна сумме величин, обратных сопротивлениям каждого из проводников:$ \frac{1}{R_{общ}} = \frac{1}{R_1} + \frac{1}{R_2} + ... + \frac{1}{R_n} $где $R_{общ}$ — общее сопротивление участка, а $R_1, R_2, ..., R_n$ — сопротивления каждого из проводников. Из этого следует, что общее сопротивление всегда меньше наименьшего из сопротивлений, включенных в цепь параллельно.

Ответ: Три основные закономерности для параллельного соединения: 1) равенство напряжений на всех ветвях ($U_{общ} = U_1 = U_2$); 2) равенство общего тока сумме токов в ветвях ($I_{общ} = I_1 + I_2$); 3) сумма обратных величин сопротивлений ветвей равна обратной величине общего сопротивления ($\frac{1}{R_{общ}} = \frac{1}{R_1} + \frac{1}{R_2}$).
