Условие.

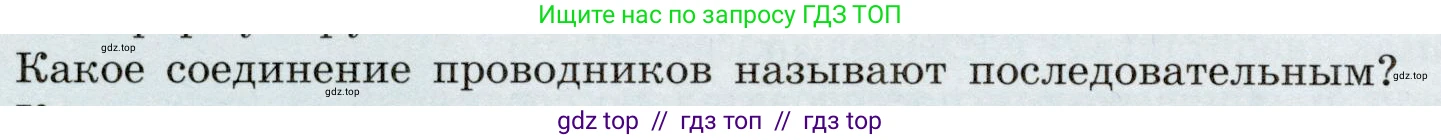

Какое соединение проводников называют последовательным?

Решение.

Последовательным соединением проводников называют такое их включение в электрическую цепь, при котором они следуют один за другим без разветвлений. При этом конец первого проводника соединяется с началом второго, конец второго – с началом третьего и так далее. В результате все проводники образуют единый контур, по которому протекает электрический ток.

Ключевой особенностью последовательного соединения является то, что через все элементы цепи проходит один и тот же ток, так как для него существует только один путь.

Для последовательного соединения справедливы следующие законы:

1. Сила тока во всех проводниках одинакова, так как заряд, проходящий через поперечное сечение любого проводника за одно и то же время, одинаков:
$I_{общ} = I_1 = I_2 = \dots = I_n$

2. Общее напряжение на всём участке цепи равно сумме напряжений на каждом из проводников, что следует из аддитивности работы электрического поля по перемещению заряда:
$U_{общ} = U_1 + U_2 + \dots + U_n$

3. Общее (эквивалентное) сопротивление цепи равно сумме сопротивлений отдельных проводников. Это можно вывести из закона Ома и предыдущих двух правил:
$R_{общ} = R_1 + R_2 + \dots + R_n$

Недостатком такой схемы является то, что при выходе из строя (например, при обрыве) одного из элементов, размыкается вся цепь, и ток в ней прекращается.

Ответ: Последовательное соединение — это такое соединение проводников, при котором они включаются в цепь поочередно, один за другим, без разветвлений, образуя единый путь для электрического тока.
