Условие.

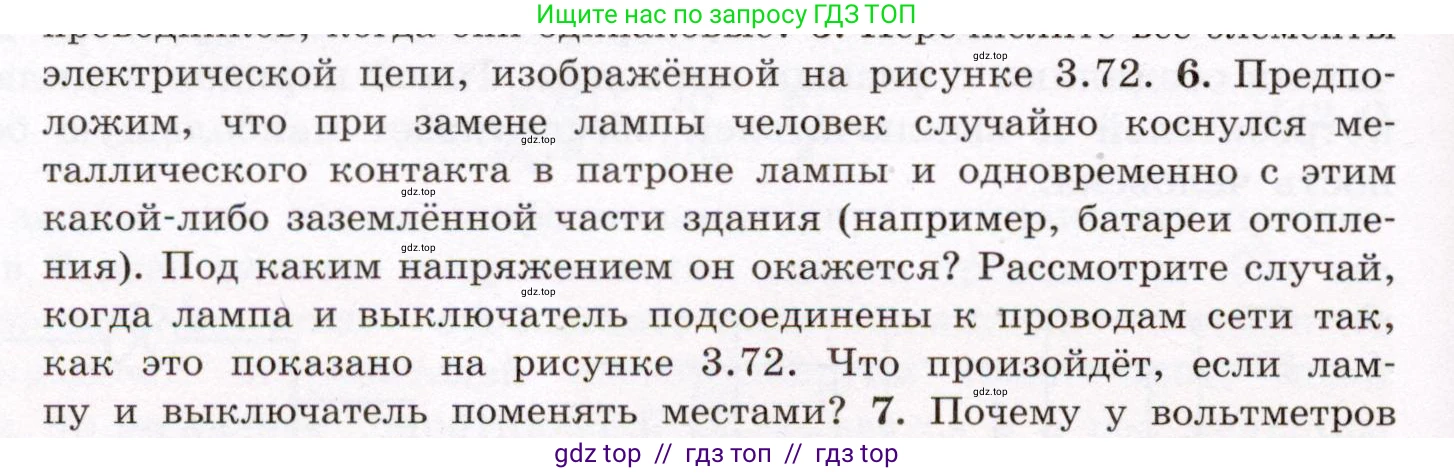

6. Предположим, что при замене лампы человек случайно коснулся металлического контакта в патроне лампы и одновременно с этим какой-либо заземлённой части здания (например, батареи отопления). Под каким напряжением он окажется? Рассмотрите случай, когда лампа и выключатель подсоединены к проводам сети так, как это показано на рисунке 3.72. Что произойдёт, если лампу и выключатель поменять местами?

Решение.

6. Для ответа на этот вопрос необходимо рассмотреть два сценария подключения, исходя из текста задачи.

Случай 1: Лампа и выключатель подсоединены правильно (как на рисунке 3.72, который подразумевает стандартную схему)

При правильном монтаже электрической цепи выключатель всегда устанавливается в разрыв фазного провода. Нейтральный (нулевой) провод идет к лампе напрямую. Когда человек приступает к замене лампы, он размыкает цепь с помощью выключателя. В этом положении на оба контакта в патроне лампы не подается напряжение от фазы. Потенциал этих контактов равен потенциалу нейтрального провода, который, в свою очередь, близок к потенциалу земли. Заземленная батарея отопления также имеет потенциал земли. Таким образом, разность потенциалов между контактом в патроне и батареей будет равна нулю. Человек не окажется под напряжением, и его не ударит током.

Случай 2: Лампу и выключатель поменяли местами

Если поменять местами лампу и выключатель, это означает, что выключатель будет установлен в разрыв нейтрального (нулевого) провода, а фазный провод будет подведен к патрону лампы напрямую. Такое подключение является грубым нарушением правил электробезопасности. В этом случае, даже если выключатель находится в положении "выключено" (цепь разомкнута), на одном из контактов патрона всегда будет присутствовать опасный потенциал фазы относительно земли. Напряжение между этим контактом и заземленной батареей отопления будет равно полному напряжению сети (в бытовой сети это, как правило, $220 \text{ В}$). Если человек коснется этого контакта и одновременно заземленной батареи, через его тело пройдет электрический ток, так как он замкнет цепь "фаза - тело человека - земля". Это смертельно опасно.

Ответ: В случае правильного подключения (как на схеме 3.72) человек окажется под напряжением $0 \text{ В}$. Если лампу и выключатель поменять местами, то даже при выключенном свете человек окажется под полным напряжением сети (например, $220 \text{ В}$), что смертельно опасно.
