Условие.

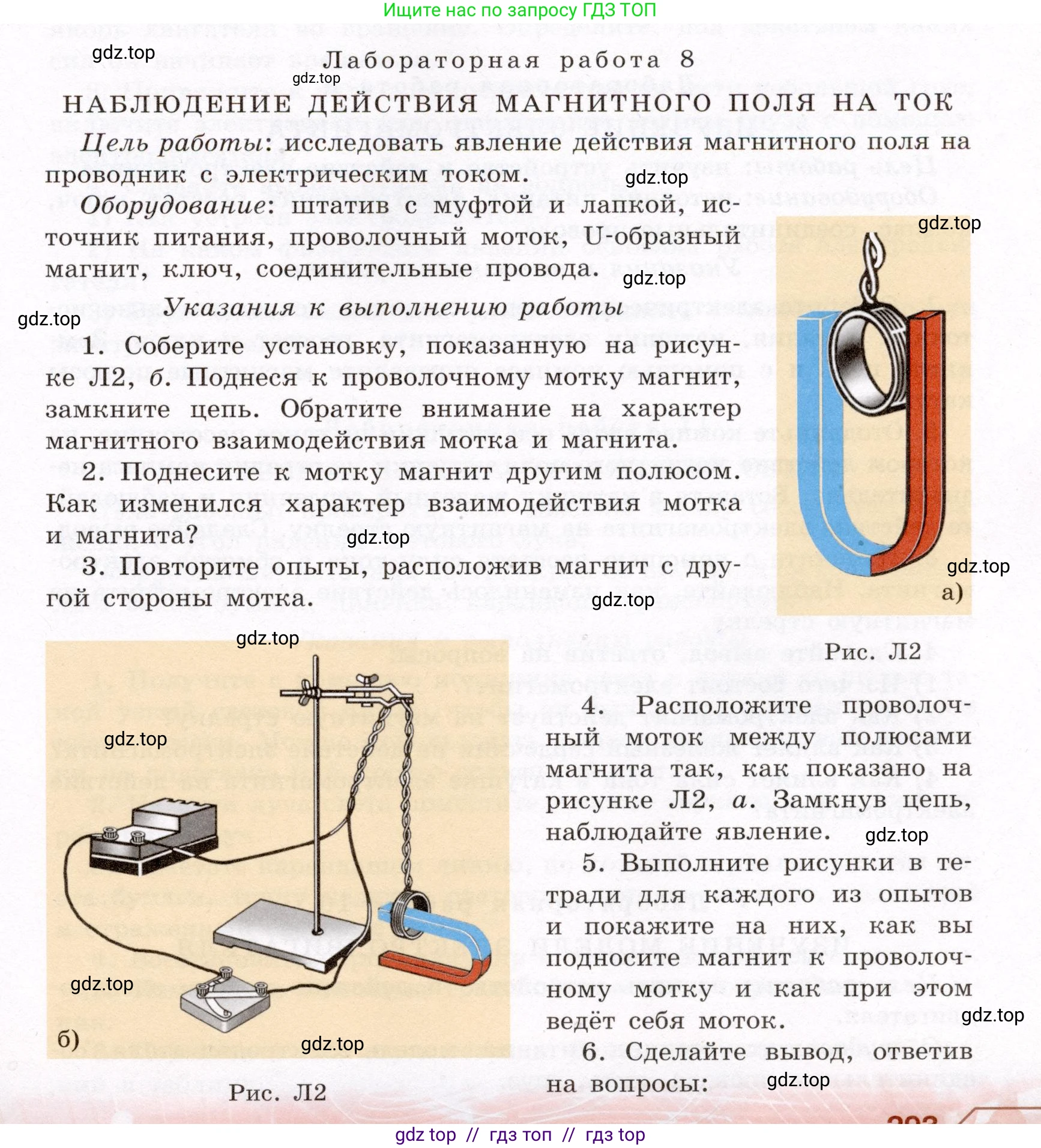

Лабораторная работа 8

НАБЛЮДЕНИЕ ДЕЙСТВИЯ МАГНИТНОГО ПОЛЯ НА ТОК

Цель работы: исследовать явление действия магнитного поля на проводник с электрическим током.

Оборудование: штатив с муфтой и лапкой, источник питания, проволочный моток, U-образный магнит, ключ, соединительные провода.

Указания к выполнению работы

1. Соберите установку, показанную на рисунке Л2, б. Поднеся к проволочному мотку магнит, замкните цепь. Обратите внимание на характер магнитного взаимодействия мотка и магнита.

2. Поднесите к мотку магнит другим полюсом. Как изменился характер взаимодействия мотка и магнита?

3. Повторите опыты, расположив магнит с другой стороны мотка.

а)

Рис. Л2

4. Расположите проволочный моток между полюсами магнита так, как показано на рисунке Л2, а. Замкнув цепь, наблюдайте явление.

5. Выполните рисунки в тетради для каждого из опытов и покажите на них, как вы подносите магнит к проволочному мотку и как при этом ведёт себя моток.

6. Сделайте вывод, ответив на вопросы:

б)

Рис. Л2

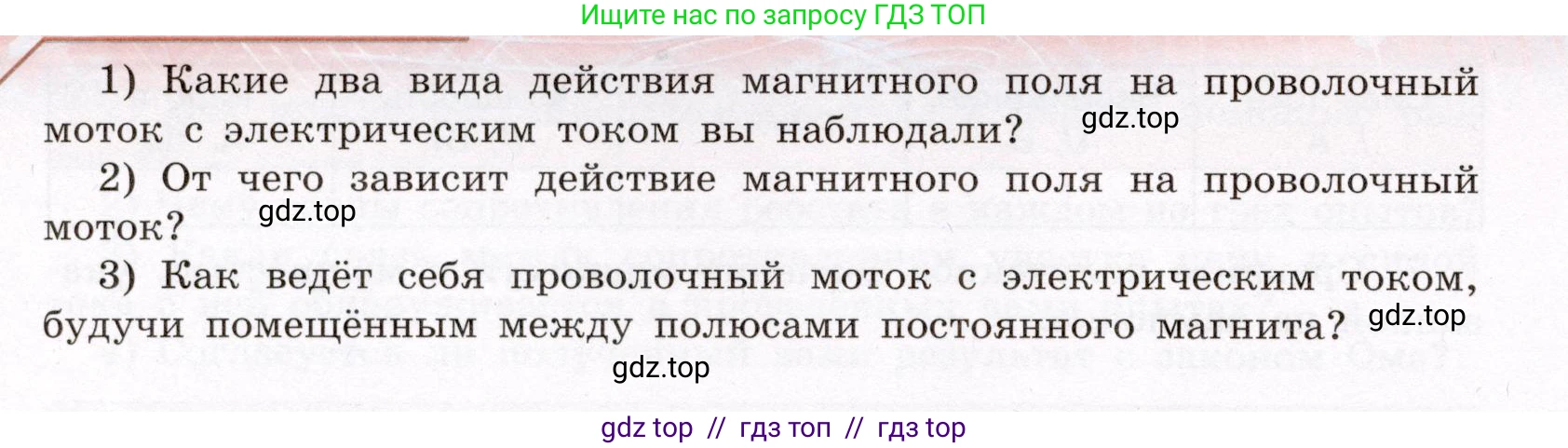

1) Какие два вида действия магнитного поля на проволочный моток с электрическим током вы наблюдали?

2) От чего зависит действие магнитного поля на проволочный моток?

3) Как ведёт себя проволочный моток с электрическим током, будучи помещённым между полюсами постоянного магнита?

Решение.

1) Какие два вида действия магнитного поля на проволочный моток с электрическим током вы наблюдали?

В ходе выполнения лабораторной работы при взаимодействии постоянного магнита и проволочного мотка, по которому протекает электрический ток, наблюдаются два вида действия: притяжение и отталкивание. Моток с током создаёт собственное магнитное поле и ведёт себя как магнит. В зависимости от того, какими полюсами взаимодействуют постоянный магнит и моток-электромагнит (одноимёнными или разноимёнными), они будут отталкиваться или притягиваться друг к другу.

Ответ: Притяжение и отталкивание.

2) От чего зависит действие магнитного поля на проволочный моток?

Действие магнитного поля на проволочный моток, то есть характер их взаимодействия (притяжение или отталкивание), зависит от:

• Направления электрического тока в мотке. Изменение направления тока на противоположное приводит к изменению полярности магнитного поля, создаваемого мотком (северный и южный полюса меняются местами).
• Расположения полюсов постоянного магнита относительно мотка. Характер взаимодействия изменится на противоположный, если поднести к мотку магнит другим полюсом.

Таким образом, действие магнитного поля на моток с током зависит от направления тока в мотке и от направления внешнего магнитного поля.

Ответ: Действие магнитного поля на проволочный моток зависит от направления тока в мотке и от того, каким полюсом постоянный магнит обращён к мотку.

3) Как ведёт себя проволочный моток с электрическим током, будучи помещённым между полюсами постоянного магнита?

Если проволочный моток с током поместить между полюсами постоянного магнита, то на стороны мотка, находящиеся в магнитном поле, будет действовать сила Ампера. Направление этой силы перпендикулярно как направлению тока в проводнике, так и направлению линий магнитного поля, и определяется по правилу левой руки. Под действием этой силы моток будет втягиваться в пространство между полюсами магнита или выталкиваться из него. Направление движения зависит от взаимного направления тока в мотке и линий магнитной индукции поля, создаваемого постоянным магнитом.

Ответ: Проволочный моток с током, помещённый между полюсами магнита, втягивается в зазор между полюсами или выталкивается из него под действием силы Ампера.
