Номер 158, страница 280 - гдз по физике 8 класс учебник Громов, Родина

Задачи и упражнения - номер 158, страница 280.

Условие.

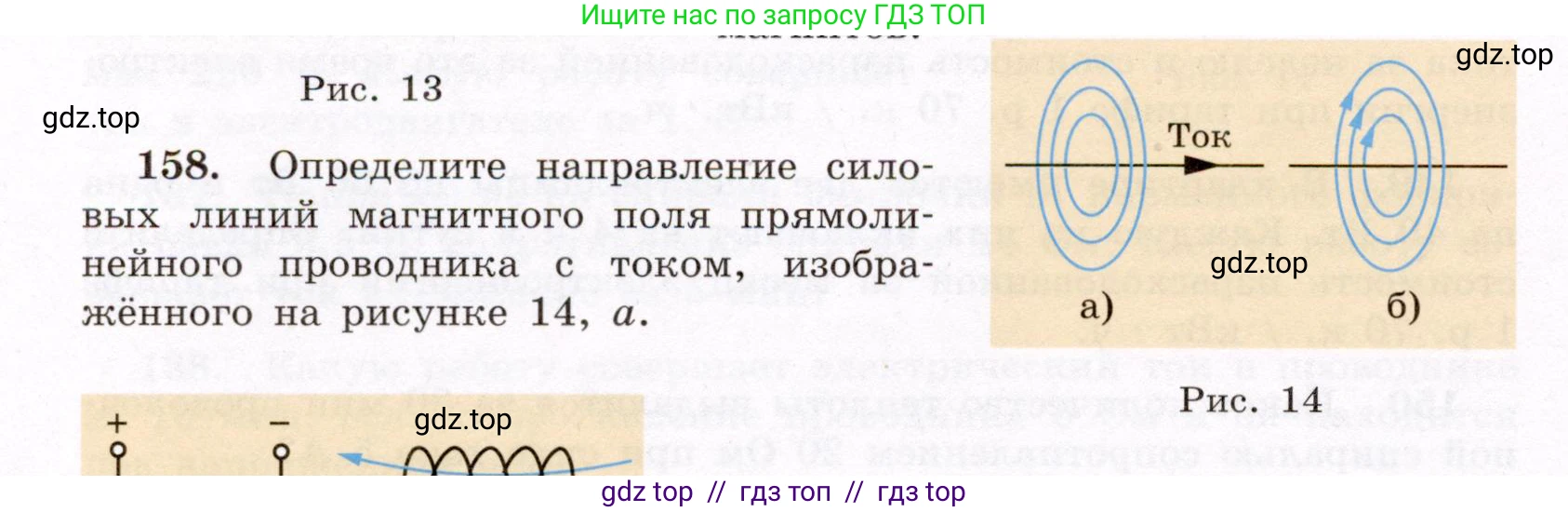

158. Определите направление силовых линий магнитного поля прямолинейного проводника с током, изображённого на рисунке 14, а.

Рис. 14

Решение.

Решение

Для определения направления силовых линий магнитного поля прямолинейного проводника с током используется правило правой руки (или правило буравчика). Согласно этому правилу, если большой палец правой руки направить по направлению тока в проводнике, то четыре согнутых пальца, обхватывающие проводник, укажут направление силовых линий магнитного поля.

На рисунке 14, а, ток направлен вправо. Расположим правую руку так, чтобы большой палец был направлен вправо, вдоль проводника. Тогда остальные пальцы покажут, что силовые линии магнитного поля огибают проводник в следующем направлении: над проводником линии направлены из плоскости рисунка на наблюдателя, а под проводником – в плоскость рисунка от наблюдателя. Это соответствует вращению против часовой стрелки, если смотреть на проводник справа (вдоль направления движения тока).

Ответ: Направление силовых линий магнитного поля определяется по правилу правой руки; они направлены против часовой стрелки, если смотреть вдоль направления тока. Над проводником силовые линии направлены из плоскости рисунка на наблюдателя, а под проводником — за плоскость рисунка от наблюдателя.
