Условие.

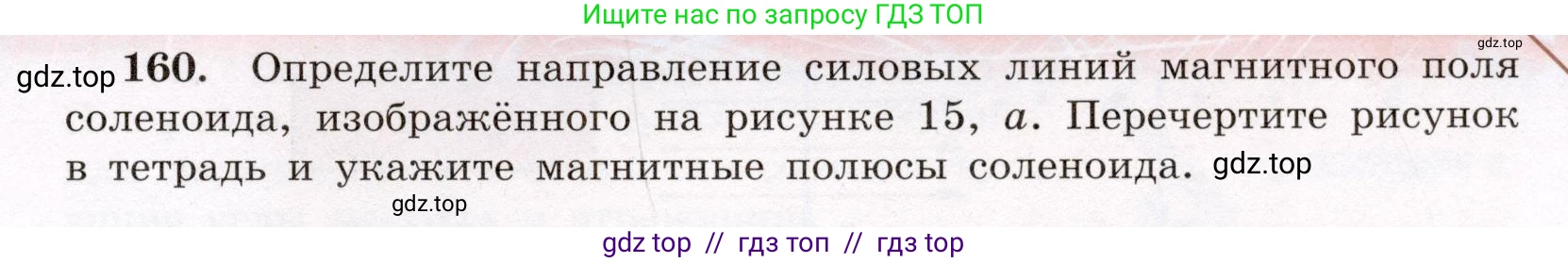

160. Определите направление силовых линий магнитного поля соленоида, изображённого на рисунке 15, а. Перечертите рисунок в тетрадь и укажите магнитные полюсы соленоида.

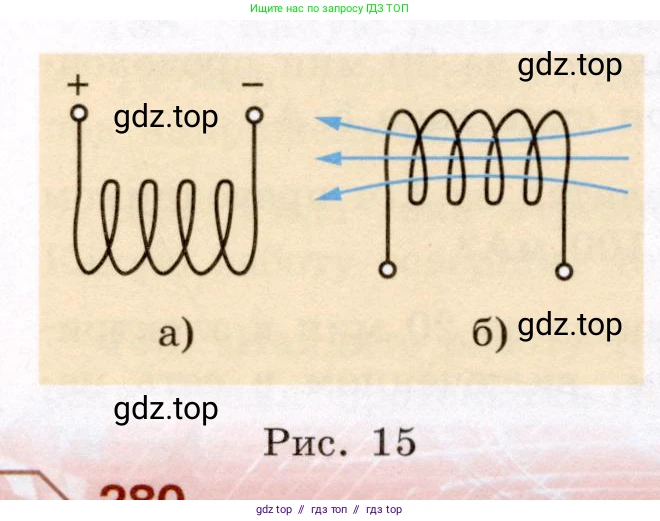

Рис. 15

Решение.

Решение

Для определения направления силовых линий магнитного поля и магнитных полюсов соленоида, изображённого на рисунке 15, а, необходимо применить правило правой руки.

1. Сначала определим направление электрического тока в витках соленоида. По общепринятому соглашению, ток течет от положительного полюса источника («+») к отрицательному («-»). В данном случае ток входит в соленоид через левую клемму и выходит через правую. Это означает, что в передней (ближайшей к нам) части витков ток направлен вниз.

2. Теперь применим правило правой руки для соленоида. Мысленно обхватим соленоид ладонью правой руки так, чтобы четыре согнутых пальца указывали направление тока в витках. Так как ток в передней части витков течёт вниз, мы направляем пальцы вниз.

3. Отставленный на 90° большой палец укажет направление силовых линий магнитного поля внутри соленоида. В нашем случае большой палец будет указывать вправо.

4. Магнитные полюсы определяются по направлению силовых линий. Силовые линии магнитного поля выходят из северного полюса (N) и входят в южный полюс (S). Поскольку внутри соленоида линии направлены вправо, то правый конец соленоида является северным полюсом (N), а левый — южным (S).

На перечерченном рисунке показано направление тока (красные стрелки), направление силовых линий магнитного поля (синие стрелки) и магнитные полюсы соленоида (N и S).

Ответ: Силовые линии магнитного поля внутри соленоида направлены слева направо. Правый конец соленоида является северным полюсом (N), а левый конец — южным полюсом (S).
