Задачи и упражнения - номер 166, страница 281.

Условие.

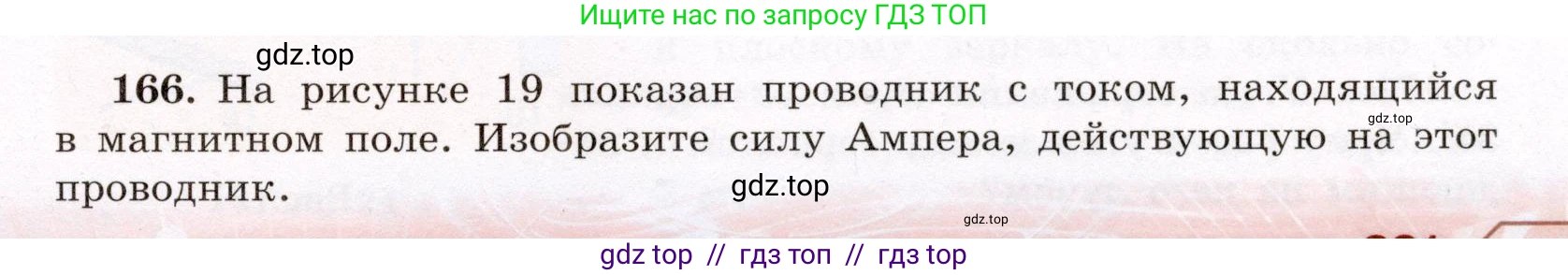

166. На рисунке 19 показан проводник с током, находящийся в магнитном поле. Изобразите силу Ампера, действующую на этот проводник.

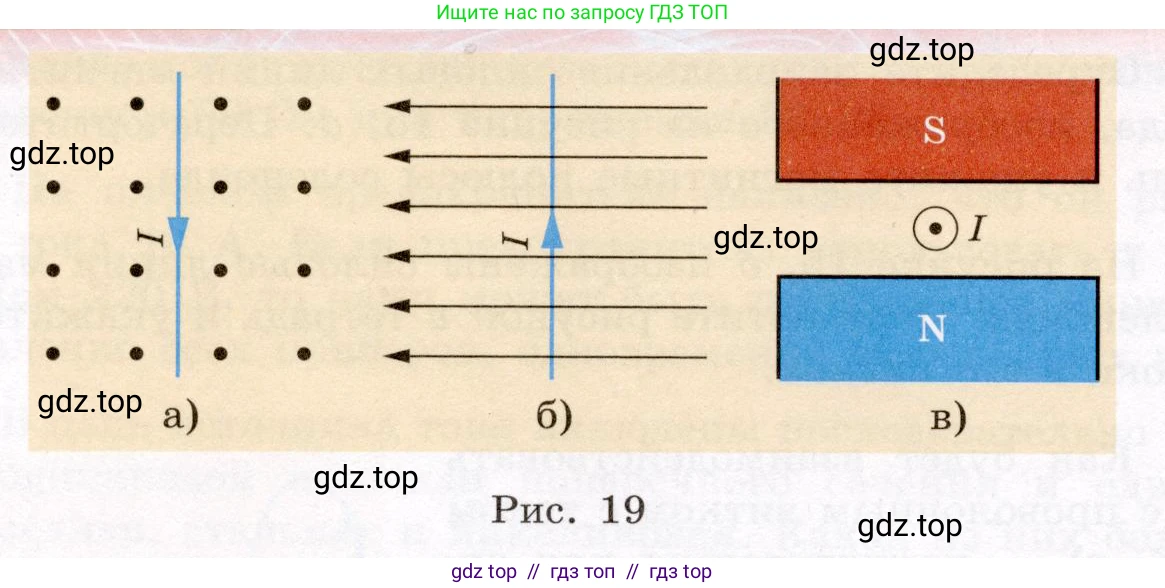

Рис. 19

Решение.

Решение

Для определения направления силы Ампера, действующей на проводник с током в магнитном поле, используется правило левой руки. Согласно этому правилу, если расположить левую руку так, чтобы линии индукции магнитного поля ($ \vec{B} $) входили в ладонь, а четыре вытянутых пальца были направлены по направлению тока ($\text{I}$) в проводнике, то отогнутый на 90° большой палец покажет направление действующей на проводник силы Ампера ($ \vec{F_A} $).

Применим это правило к каждому из случаев, показанных на рисунке.

а)

В данном случае линии магнитной индукции ($ \vec{B} $) направлены перпендикулярно плоскости рисунка, на наблюдателя (обозначены точками). Ток ($\text{I}$) в проводнике течет вниз. Располагаем левую руку так, чтобы линии индукции входили в ладонь (ладонь обращена к рисунку), а четыре пальца указывали вниз, по направлению тока. Тогда большой палец, отогнутый на 90°, будет указывать влево. Следовательно, сила Ампера направлена горизонтально влево.

Ответ: Сила Ампера направлена влево.

б)

Линии магнитной индукции ($ \vec{B} $) направлены горизонтально влево. Ток ($\text{I}$) в проводнике направлен вверх. Располагаем левую руку так, чтобы линии индукции входили в ладонь (ладонь обращена вправо), а четыре пальца указывали вверх, по направлению тока. Тогда большой палец, отогнутый на 90°, будет указывать на нас, из плоскости рисунка. Следовательно, сила Ампера направлена перпендикулярно плоскости рисунка на наблюдателя.

Ответ: Сила Ампера направлена из плоскости рисунка, на наблюдателя (изображается как ⊙).

в)

Магнитное поле создано двумя полюсами магнита. Линии магнитной индукции ($ \vec{B} $) направлены от северного полюса (N) к южному (S), то есть вертикально вверх. Ток ($\text{I}$) в проводнике направлен перпендикулярно плоскости рисунка, на наблюдателя (обозначен символом ⊙). Располагаем левую руку так, чтобы линии индукции, направленные вверх, входили в ладонь (ладонь обращена вниз), а четыре пальца указывали на нас, по направлению тока. Тогда большой палец, отогнутый на 90°, будет указывать вправо. Следовательно, сила Ампера направлена горизонтально вправо.

Ответ: Сила Ампера направлена вправо.
