Условие.

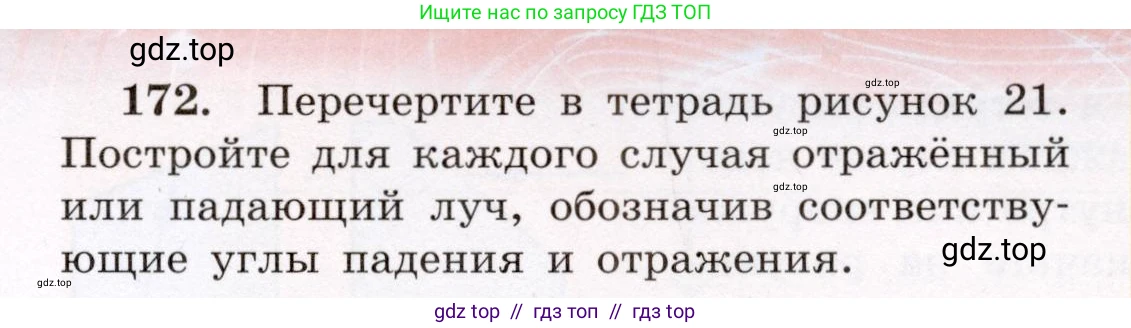

172. Перечертите в тетрадь рисунок 21. Постройте для каждого случая отражённый или падающий луч, обозначив соответствующие углы падения и отражения.

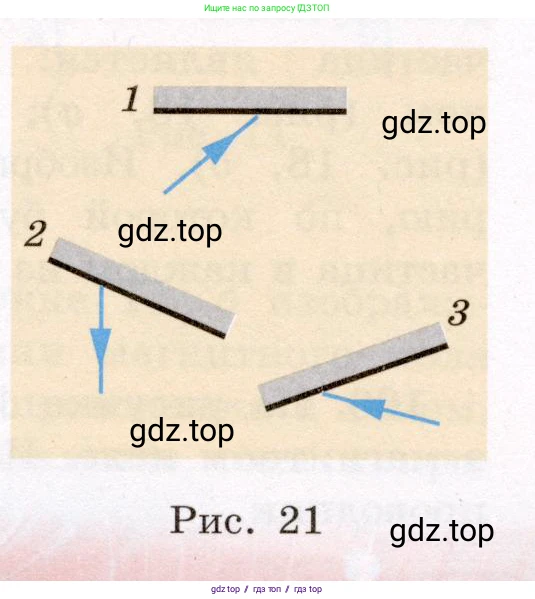

Рис. 21

Решение.

Для решения задачи используется закон отражения света, который гласит, что угол падения светового луча на поверхность равен углу его отражения. Угол падения ($ \alpha $) – это угол между падающим лучом и перпендикуляром (нормалью) к отражающей поверхности, проведённым в точке падения. Угол отражения ($ \beta $) – это угол между отражённым лучом и той же нормалью. Таким образом, всегда выполняется равенство: $ \alpha = \beta $.

1 В этом случае показан падающий луч, который направлен на горизонтальную отражающую поверхность. Для построения отражённого луча необходимо:
1. В точке падения луча на зеркало построить перпендикуляр (нормаль) к поверхности зеркала.
2. Измерить угол падения $ \alpha $ между падающим лучом и нормалью.
3. По другую сторону от нормали отложить угол отражения $ \beta $, равный углу падения $ \alpha $.
4. Провести из точки падения отражённый луч под углом $ \beta $ к нормали.

Ответ: Отражённый луч будет направлен от поверхности зеркала вверх и вправо. Угол отражения $ \beta $ будет равен углу падения $ \alpha $.

2 Здесь показан падающий луч, направленный вертикально вниз на наклонную поверхность. Алгоритм построения отражённого луча такой же:
1. В точке падения луча провести нормаль, перпендикулярную наклонной поверхности зеркала.
2. Определить угол падения $ \alpha $ между падающим лучом и построенной нормалью.
3. Отложить угол отражения $ \beta $, равный углу падения $ \alpha $, по другую сторону от нормали.
4. Провести отражённый луч.

Ответ: Отражённый луч будет направлен от поверхности зеркала вниз и вправо. Угол отражения $ \beta $ (между отражённым лучом и нормалью) будет равен углу падения $ \alpha $ (между падающим лучом и нормалью).

3 В данном случае показан отражённый луч, исходящий от наклонной поверхности. Необходимо построить падающий луч, используя закон отражения в обратном порядке:
1. В точке, из которой исходит отражённый луч, провести нормаль к поверхности зеркала.
2. Измерить угол отражения $ \beta $ между отражённым лучом и нормалью.
3. Так как угол падения равен углу отражения ($ \alpha = \beta $), отложить по другую сторону от нормали угол падения $ \alpha $, равный измеренному углу $ \beta $.
4. Провести падающий луч так, чтобы он был направлен к точке падения под углом $ \alpha $ к нормали.

Ответ: Падающий луч будет направлен к поверхности зеркала сверху и справа. Угол падения $ \alpha $ будет равен углу отражения $ \beta $.
