Условие.

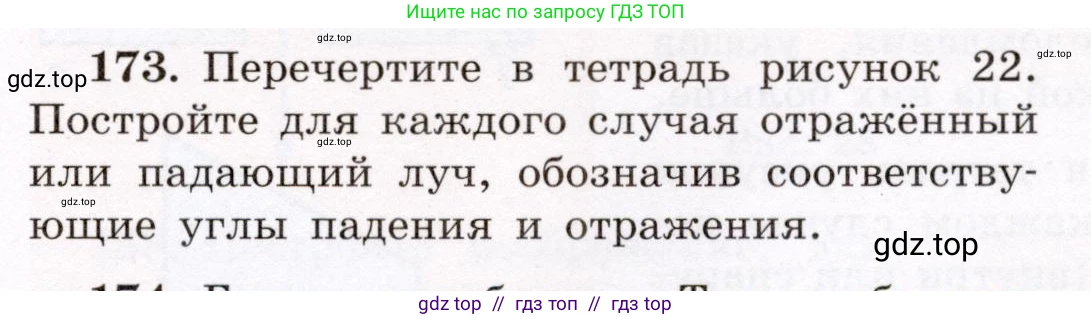

173. Перечертите в тетрадь рисунок 22. Постройте для каждого случая отражённый или падающий луч, обозначив соответствующие углы падения и отражения.

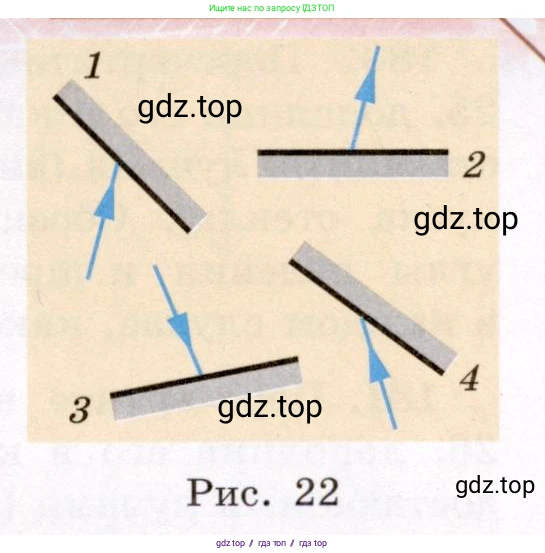

Рис. 22

Решение.

Для решения этой задачи необходимо применить закон отражения света. Согласно этому закону, луч падающий, луч отражённый и перпендикуляр (нормаль), восстановленный в точке падения к отражающей поверхности, лежат в одной плоскости. При этом угол отражения $ \beta $ всегда равен углу падения $ \alpha $.

Угол падения ($ \alpha $) — это угол между падающим лучом и перпендикуляром к поверхности в точке падения.

Угол отражения ($ \beta $) — это угол между отражённым лучом и перпендикуляром к поверхности в точке падения.

Основная формула закона отражения: $ \alpha = \beta $.

Построим недостающие лучи для каждого случая.

1. На рисунке показан падающий луч. Для построения отражённого луча необходимо в точке падения луча на зеркало провести перпендикуляр (нормаль) к поверхности зеркала. Затем нужно измерить угол между падающим лучом и нормалью – это и будет угол падения $ \alpha $. После этого от нормали, с другой стороны от падающего луча, откладываем угол отражения $ \beta $, равный углу падения $ \alpha $. Проводим отражённый луч из точки падения под этим углом. На чертеже обозначаем углы $ \alpha $ и $ \beta $.

Ответ: Построен отражённый луч, симметричный падающему относительно нормали, и обозначены равные углы падения $ \alpha $ и отражения $ \beta $.

2. На рисунке показан отражённый луч. Чтобы построить падающий луч, необходимо в точке, из которой отражённый луч выходит от зеркала, провести перпендикуляр (нормаль) к поверхности. Угол между этим перпендикуляром и отражённым лучом является углом отражения $ \beta $. По закону отражения, угол падения $ \alpha $ равен углу отражения $ \beta $. Откладываем от нормали, с другой стороны от отражённого луча, угол $ \alpha $, равный $ \beta $, и проводим падающий луч так, чтобы он падал в эту точку. Обозначаем на чертеже углы $ \alpha $ и $ \beta $.

Ответ: Построен падающий луч, симметричный отражённому относительно нормали, и обозначены равные углы падения $ \alpha $ и отражения $ \beta $.

3. На рисунке дан падающий луч. Алгоритм построения отражённого луча аналогичен случаю 1. В точке падения луча на зеркальную поверхность восстанавливаем перпендикуляр (нормаль). Угол между падающим лучом и нормалью – это угол падения $ \alpha $. Откладываем от нормали с другой стороны угол отражения $ \beta $, равный углу $ \alpha $, и проводим отражённый луч. Отмечаем на чертеже углы $ \alpha $ и $ \beta $.

Ответ: Построен отражённый луч, симметричный падающему относительно нормали, и обозначены равные углы падения $ \alpha $ и отражения $ \beta $.

4. В этом случае также дан падающий луч. Построение выполняется так же, как в случаях 1 и 3. В точке падения луча на зеркало строим перпендикуляр к его поверхности. Угол падения $ \alpha $ – это угол между падающим лучом и этим перпендикуляром. Строим отражённый луч так, чтобы угол отражения $ \beta $ между ним и перпендикуляром был равен углу падения $ \alpha $. Обозначаем оба угла на чертеже.

Ответ: Построен отражённый луч, симметричный падающему относительно нормали, и обозначены равные углы падения $ \alpha $ и отражения $ \beta $.
