Номер 177, страница 283 - гдз по физике 8 класс учебник Громов, Родина

Задачи и упражнения - номер 177, страница 283.

Условие.

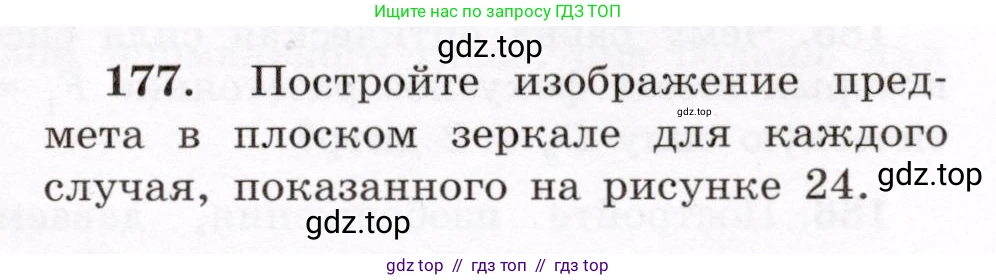

177. Постройте изображение предмета в плоском зеркале для каждого случая, показанного на рисунке 24.

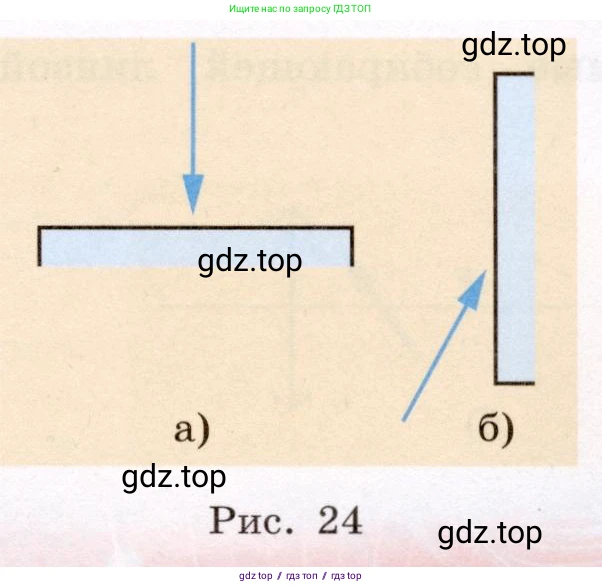

Рис. 24

Решение.

Для построения изображения предмета в плоском зеркале необходимо воспользоваться основными свойствами такого изображения:
1. Изображение в плоском зеркале мнимое.
2. Расстояние от предмета до зеркала равно расстоянию от изображения до зеркала.
3. Линия, соединяющая точку на предмете и ее изображение, перпендикулярна плоскости зеркала.
4. Размеры изображения равны размерам предмета.
5. Изображение является прямым (неперевернутым относительно плоскости, параллельной зеркалу).

Построение выполняется для характерных точек предмета (в данном случае — для начала и конца стрелки), которые затем соединяются.

а)

В данном случае зеркало расположено горизонтально, а предмет (стрелка) — вертикально над ним.

Построение:

1. Из начальной точки (хвоста) стрелки опускаем перпендикуляр на плоскость зеркала.

2. Продолжаем этот перпендикуляр за зеркало на такое же расстояние, на каком хвост стрелки находится от зеркала. Полученная точка является изображением хвоста стрелки.

3. Повторяем те же действия для конечной точки (острия) стрелки: опускаем перпендикуляр на зеркало и продлеваем его на такое же расстояние за зеркало. Получаем изображение острия стрелки.

4. Соединяем изображение хвоста и изображение острия. Полученная стрелка и есть искомое изображение.

Ответ: Изображение стрелки будет находиться под зеркалом (за зеркальной поверхностью), на том же расстоянии, что и предмет. Оно будет такого же размера, ориентировано вертикально и направлено острием вниз, как и сам предмет.

б)

В этом случае зеркало расположено вертикально, а предмет (стрелка) направлен к нему под углом.

Построение:

1. Из начальной точки (хвоста) стрелки проводим перпендикуляр к плоскости зеркала (горизонтальную линию).

2. Продолжаем этот перпендикуляр за зеркало на расстояние, равное расстоянию от хвоста стрелки до зеркала. Отмечаем точку — изображение хвоста.

3. Аналогично, из конечной точки (острия) стрелки проводим перпендикуляр к зеркалу и продлеваем его за зеркальную поверхность на такое же расстояние. Отмечаем точку — изображение острия.

4. Соединяем полученные точки-изображения. Новая стрелка является изображением предмета в зеркале.

Ответ: Изображение стрелки будет находиться за зеркалом и будет симметрично предмету относительно плоскости зеркала. Если предметная стрелка направлена, например, вверх и вправо к зеркалу, то ее изображение будет направлено вверх и влево от воображаемого продолжения зеркала.
