Условие.

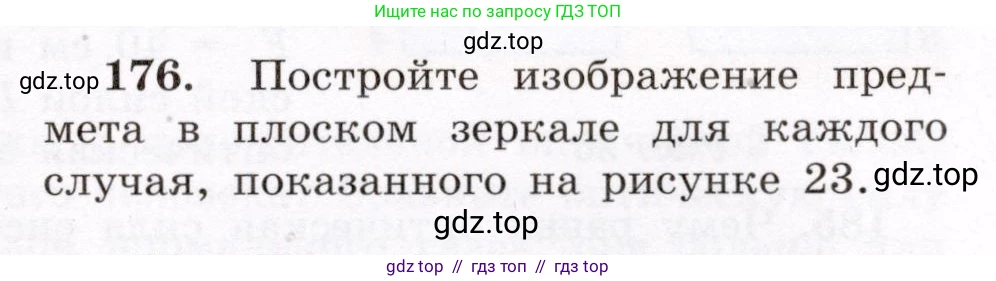

176. Постройте изображение предмета в плоском зеркале для каждого случая, показанного на рисунке 23.

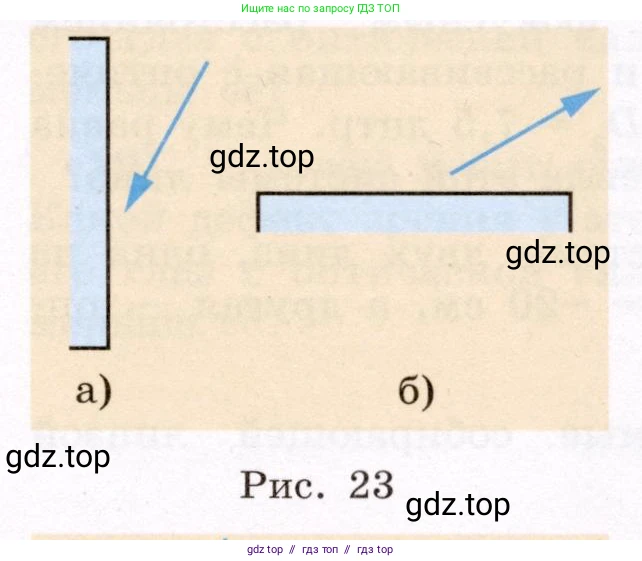

Рис. 23

Решение.

Решение

Изображение предмета в плоском зеркале является мнимым, прямым (не перевернутым), равным по размеру предмету и находится на таком же расстоянии за зеркалом, на каком предмет расположен перед ним. Отрезок, соединяющий точку предмета и ее изображение, перпендикулярен плоскости зеркала.

Для построения изображения стрелки необходимо построить изображения ее крайних точек (начала и конца) и соединить их.

а)

1. Из точки начала стрелки (хвоста) проводим перпендикуляр к плоскости вертикального зеркала.

2. Продолжаем этот перпендикуляр за зеркало на расстояние, равное расстоянию от начала стрелки до зеркала. Отмечаем полученную точку — это будет изображение начала стрелки.

3. Повторяем те же действия для точки конца стрелки (острия): проводим перпендикуляр к зеркалу и продлеваем его за зеркало на такое же расстояние. Отмечаем изображение конца стрелки.

4. Соединяем изображение начала стрелки с изображением ее конца. Полученная стрелка-изображение будет симметрична исходной стрелке относительно плоскости зеркала.

Ответ: Изображение стрелки расположено за зеркалом, симметрично предмету относительно плоскости зеркала, имеет тот же размер и направление.

б)

1. Из точки начала стрелки (хвоста) опускаем перпендикуляр на плоскость горизонтального зеркала.

2. Продолжаем этот перпендикуляр за зеркало (вниз) на расстояние, равное расстоянию от начала стрелки до зеркала. Отмечаем изображение начала стрелки.

3. Аналогично строим изображение для точки конца стрелки (острия), опустив перпендикуляр и продлив его на такое же расстояние под зеркало.

4. Соединяем полученные точки, чтобы получить изображение стрелки. Оно будет симметрично предмету относительно горизонтальной плоскости зеркала.

Ответ: Изображение стрелки расположено под зеркалом, симметрично предмету относительно плоскости зеркала, имеет тот же размер и направление.
