Условие.

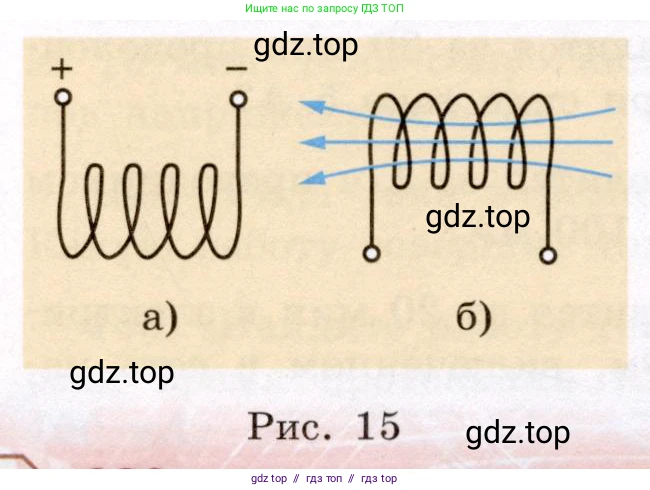

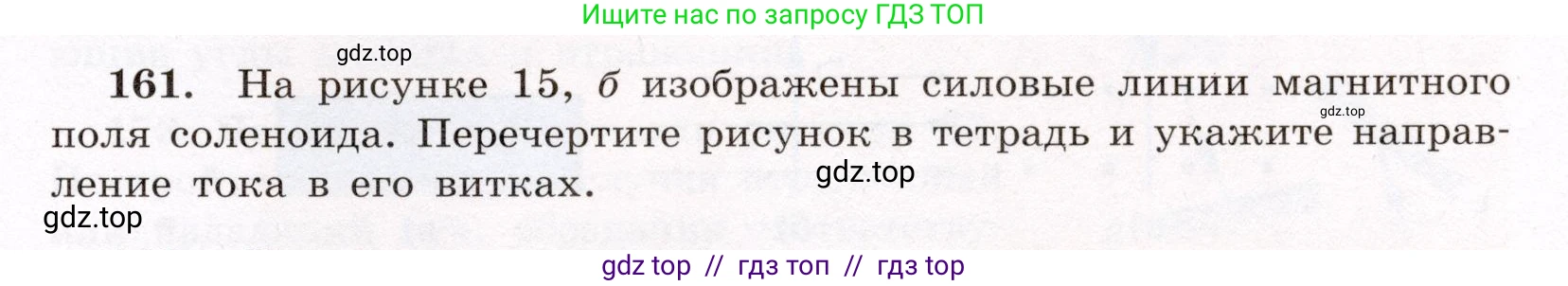

161. На рисунке 15, б изображены силовые линии магнитного поля соленоида. Перечертите рисунок в тетрадь и укажите направление тока в его витках.

Рис. 15

Решение.

Решение

Чтобы определить направление электрического тока в витках соленоида, необходимо воспользоваться правилом правой руки (или правилом буравчика) и знанием о направлении силовых линий магнитного поля.

1. Определение полюсов соленоида. По определению, силовые линии магнитного поля вне магнита (или соленоида) выходят из северного полюса (N) и входят в южный (S). Внутри же магнита (соленоида) силовые линии направлены от южного полюса к северному. На рисунке 15, б изображены силовые линии внутри соленоида, и их стрелки указывают направление влево. Это означает, что левый торец соленоида является его северным полюсом (N), а правый — южным (S).

2. Применение правила правой руки. Правило правой руки для соленоида гласит: если обхватить соленоид ладонью правой руки и направить вытянутый большой палец по направлению магнитного поля внутри соленоида (то есть к северному полюсу), то остальные четыре пальца, согнутые в кулак, укажут направление тока в витках.

3. Определение направления тока. Применим это правило к нашей задаче. Направляем большой палец правой руки влево (в сторону северного полюса N). В этом случае согнутые пальцы покажут, что ток в витках на передней, видимой нам, стороне соленоида направлен сверху вниз. Соответственно, на задней стороне витков ток будет течь снизу вверх.

4. Определение полярности подключения. Электрический ток течет от положительного полюса (+) источника к отрицательному (–). Поскольку ток втекает в соленоид через верхний вывод и вытекает через нижний, верхний вывод должен быть подключен к положительному полюсу источника, а нижний – к отрицательному.

При перерисовке схемы в тетрадь следует нанести на витки стрелки, показывающие движение тока сверху вниз на передней стороне катушки, и обозначить полярность клемм: верхняя «+», нижняя «–».

Ответ: Ток в передней (видимой) части витков соленоида направлен сверху вниз. Верхний вывод катушки должен быть подключен к положительному полюсу источника тока, а нижний — к отрицательному.
