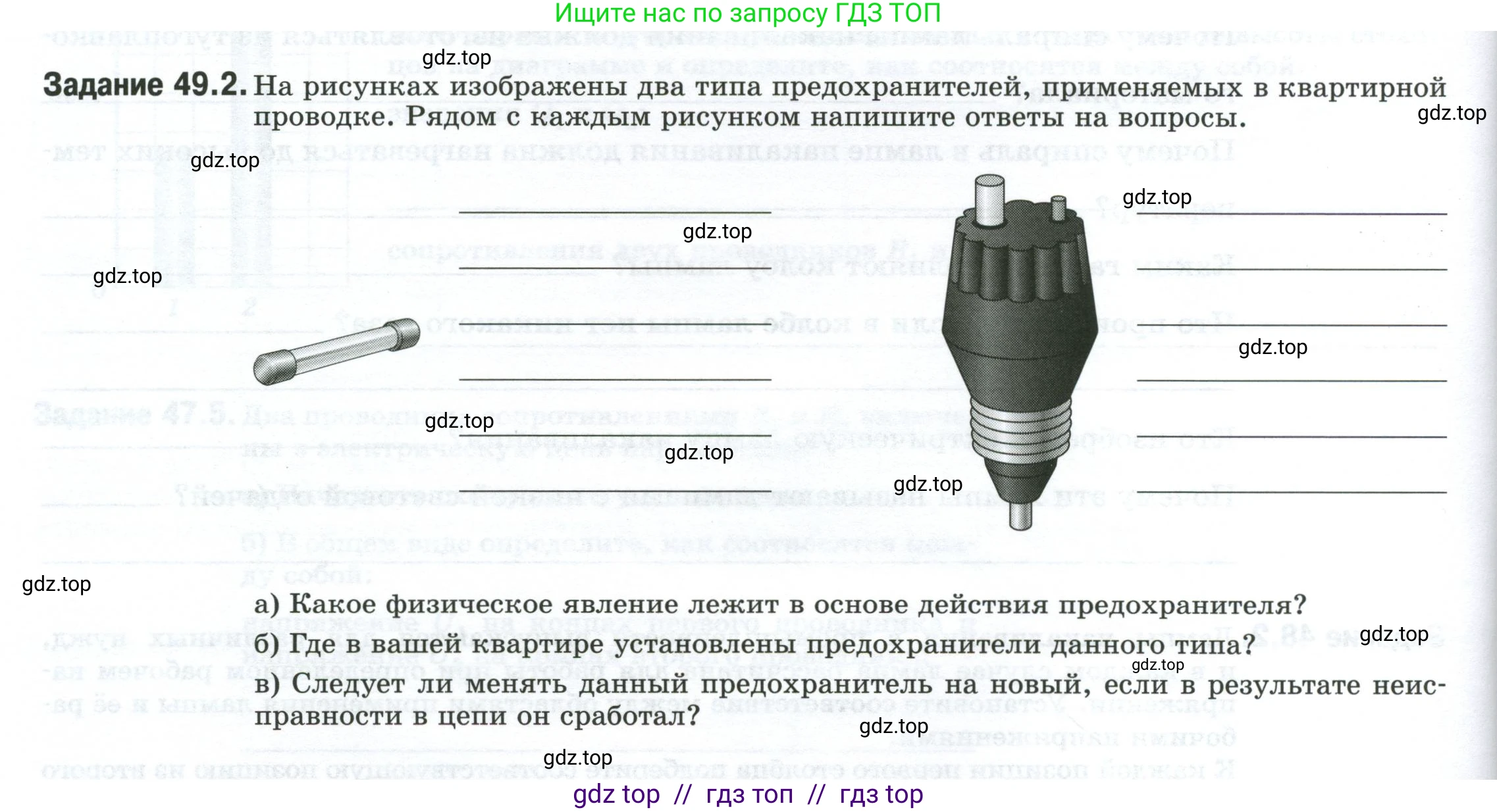

Задание 49.2. На рисунках изображены два типа предохранителей, применяемых в квартирной проводке. Рядом с каждым рисунком напишите ответы на вопросы.

а) Какое физическое явление лежит в основе действия предохранителя?
б) Где в вашей квартире установлены предохранители данного типа?
в) Следует ли менять данный предохранитель на новый, если в результате неисправности в цепи он сработал?

Решение.

Для предохранителя, изображенного слева (стеклянный трубчатый):

а) В основе действия плавкого предохранителя лежит тепловое действие электрического тока, описываемое законом Джоуля-Ленца. Согласно этому закону, количество теплоты $\text{Q}$, выделяемое в проводнике, пропорционально квадрату силы тока $\text{I}$, сопротивлению проводника $\text{R}$ и времени протекания тока $\text{t}$: $Q = I^2 \cdot R \cdot t$. Внутри предохранителя находится тонкая проволока из легкоплавкого металла. Когда сила тока в цепи превышает номинальное значение (например, из-за короткого замыкания или перегрузки), выделяемое тепло быстро нагревает проволоку до температуры плавления. Проволока плавится, разрывая электрическую цепь и прекращая подачу тока, что защищает проводку и подключенные к ней приборы от повреждения.

Ответ: Тепловое действие электрического тока, которое приводит к плавлению легкоплавкого проводника при превышении допустимой силы тока.

б) Предохранители такого типа чаще всего можно найти внутри корпусов различных электроприборов и электронных устройств: в блоках питания компьютеров и телевизоров, в аудиотехнике, измерительных приборах, а также в автомобильной электропроводке. Они служат для защиты отдельных компонентов или цепей самого устройства.

Ответ: Внутри электроприборов и электронных устройств для защиты их внутренних цепей.

в) Да, безусловно. Плавкий предохранитель — это одноразовое устройство. После того как он сработал (перегорел), его необходимо заменить на новый, исправный. Важно устанавливать новый предохранитель с точно таким же номинальным током, на который был рассчитан старый. Перед заменой необходимо найти и устранить причину неисправности, вызвавшую срабатывание защиты.

Ответ: Да, следует обязательно заменить его на новый предохранитель с таким же номинальным током.

---

Для предохранителя, изображенного справа (резьбовой, "пробка"):

а) Физический принцип действия этого предохранителя абсолютно такой же, как и у трубчатого. Он основан на тепловом действии тока. Внутри керамического корпуса находится калиброванная плавкая вставка (проволока), которая рассчитана на определенную силу тока. При превышении этого значения она плавится и размыкает цепь, прекращая подачу электричества.

Ответ: Тепловое действие электрического тока, вызывающее плавление плавкой вставки.

б) Такие резьбовые предохранители (их часто называют "пробками") устанавливались в электрических щитках на вводе в квартиру или дом в зданиях старой постройки. Они защищали всю квартирную проводку. В современном жилищном строительстве вместо них повсеместно применяются автоматические выключатели, которые являются многоразовыми устройствами.

Ответ: В распределительных электрических щитках в домах старого жилого фонда.

в) Да, этот предохранитель является одноразовым. После срабатывания плавкая вставка внутри него разрушается, и для восстановления электроснабжения сработавшую "пробку" необходимо выкрутить и заменить на новую. Использовать предохранители с большим номинальным током или устанавливать самодельные перемычки ("жучки") вместо сгоревшего предохранителя категорически запрещено, так как это лишает цепь защиты и может привести к перегреву проводки и пожару.

Ответ: Да, его необходимо заменить на новый с идентичными характеристиками.
